„Einzelschnitte“ wählen
„Rundung“ wählen
Softkey mit Rücklauf:
Aus: Werkzeug bleibt am Ende des Zyklus stehen
Ein: Werkzeug fährt auf den Startpunkt zurück
Rundung
Der Zyklus erstellt eine relativ zur Konturecke vermaßte Rundung. Das
Werkzeug bleibt am Ende des Zyklus stehen.

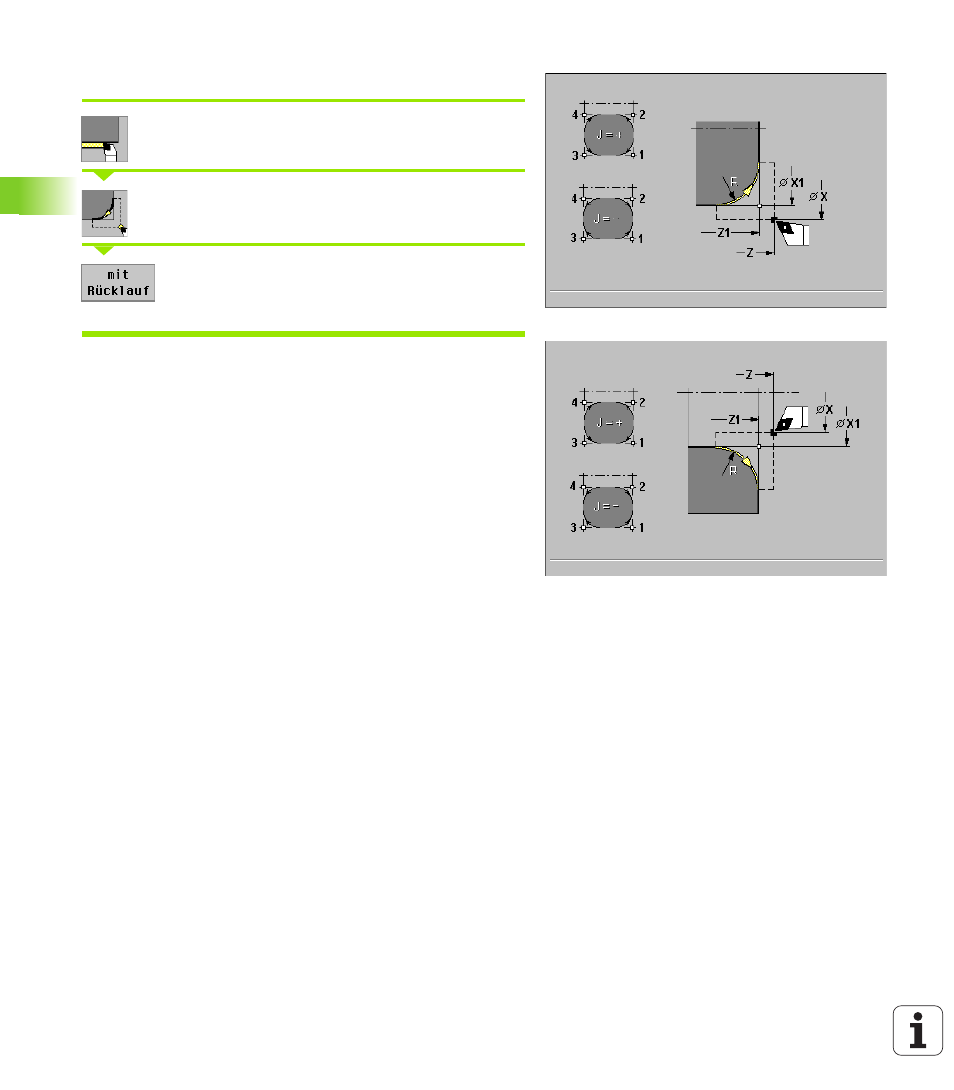

Kontur Rundung („mit Rücklauf“)
Das Werkzeug fährt an, erstellt die relativ zur Konturecke vermaßte
Rundung und fährt am Ende des Zyklus zum Startpunkt zurück. Die
Schneidenradiuskorrektur wird berücksichtigt (Bilder rechts).
Zyklusparameter
8
X, Z Startpunkt
8
X1, Z1 Eckpunkt Kontur
8
R Verrundung:
Radius der Verrundung
8
I, K Fasenbreite
(in X, Z)
8
J Elementlage
(siehe Hilfebild) – default: 1
Lage relativ zu „X1, Z1“
Vorzeichen bestimmt die Zerspanungsrichtung
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
Zyklusausführung bei „mit Rücklauf“
1
errechnet „Anfangspunkt und Endpunkt Rundung“
2
fährt achsparallel von „X, Z“ zum „Anfangspunkt Rundung“
3
fährt zirkular im Vorschub zum „Endpunkt Rundung“
4
hebt ab und fährt achsparallel zum Startpunkt zurück
