270
5 ICP-Programmierung
5.6 ICP
-K
o
nt
ur
element
e
Stir
nfläc
h
e

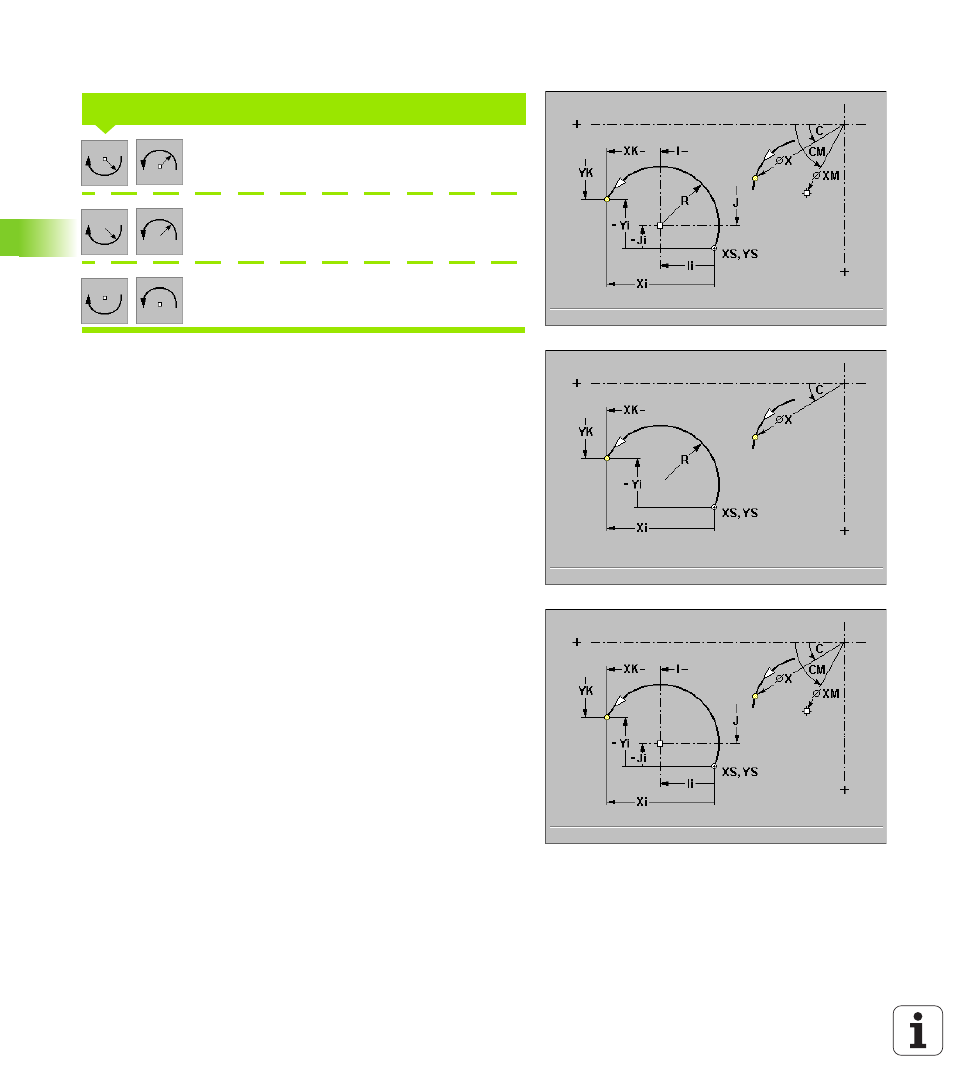

Bogeneingabe Stirnfläche
Bogen mit Mittelpunkt und Radius
Bogen mit Radius
Bogen mit Mittelpunkt
Sie vermaßen den Kreisbogen und legen den Übergang zum nächsten
Konturelement fest.
Parameter (bei „Bogen mit Radius“ wird der Mittelpunkt – bei
„Bogen mit Mittelpunkt“ der Radius nicht angefordert)
8
XS, YS Startpunkt
(kartesische Koordinaten)
8
XD, CS Startpunkt
(polare Koordinaten)
8
XK, YK Zielpunkt
(kartesische Koordinaten)
8
X, C Zielpunkt
(polare Koordinaten)
8
I, J Mittelpunkt
(kartesische Koordinaten)
8
XM, CM Mittelpunkt
(polare Koordinaten)
8
R Radius
8
F Sondervorschub
Bogen eingeben
