420
7 Betriebsart Werkzeugverwaltung
7.
4 W
e
rk
z
e
ugdat
e
n

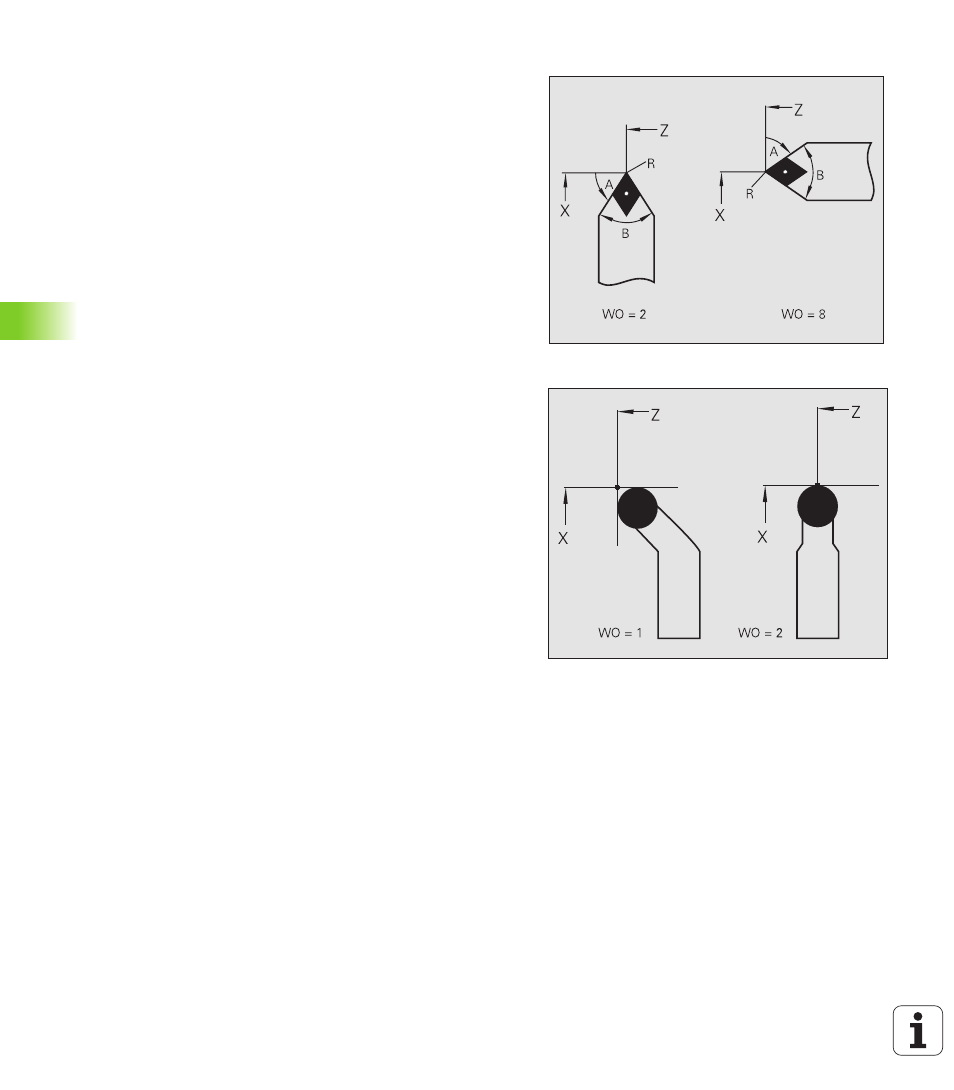

Neutrale Werkzeuge
Die Werkzeugorientierungen WO=2, 4, 6, 8 gelten für „neutrale“
Werkzeuge. Neutral, das heißt, die Schneide steht senkrecht zur X-
oder Z-Achse (Bild rechts).
Pilzwerkzeuge
Beachten Sie folgende Punkte bei der Vermaßung von Pilzwerkzeu-
gen:
Spitzenwinkel B=0: ist das Kriterium für ein Pilzwerkzeug
Einstellwinkel: wird bei Zyklen mit Eintauchen ausgewertet, um
den Eintauchwinkel zu prüfen bzw. zu ermitteln. Die Simulation
errechnet die Schneidenlage auf Basis des Winkels.
Bezugspunkt: ist von der Werkzeugorientierung abhängig – siehe
Beispiele für WO=1 und WO=2 (neutrales Pilzwerkzeug) im Bild
rechts
