Stechdrehen radial/axial schlichten - erweitert, Stechdrehen radial/axial schlichten – erweitert, 5 st ec hzyklen – HEIDENHAIN MANUALplus 4110 Benutzerhandbuch
Seite 150
150
4 Zyklenprogrammierung
4.5 St
ec
hzyklen
Stechdrehen radial/axial Schlichten – Erweitert
„Stechzyklen“ wählen
„Stechdrehen“ wählen

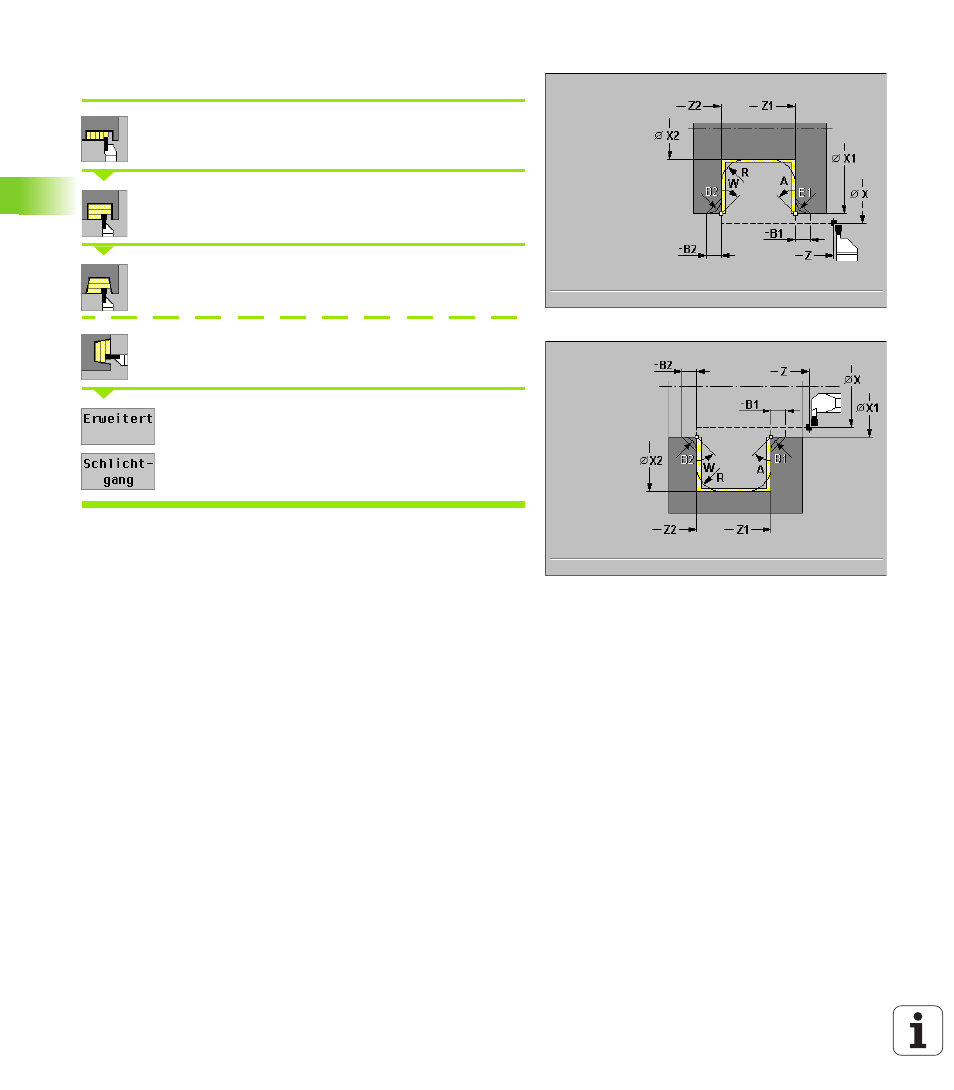

„Stechdrehen radial“ (Bilder rechts)
„Stechdrehen axial“ wählen (Bilder Folgeseite)
Erweitert zuschalten
Schlichtgang zuschalten
Der Zyklus schlichtet den Konturabschnitt von „X1, Z1“ bis „X2, Z2“
(siehe auch “Stechdrehen” auf Seite 143).
Zyklusparameter
8
X, Z Startpunkt
8
X1, Z1 Anfangspunkt Kontur
8
X2, Z2 Endpunkt Kontur
8
O Einstechvorschub
– default: aktiver Vorschub
8
A Anfangswinkel:
Bereich: 0° <= A < 90°
8
W Endwinkel:
Bereich: 0° <= W < 90°
8
R Verrundung
8
B1, B2 Fase/Rundung
(B1 Konturanfang; B2 Konturende)
B>0: Radius der Rundung
B<0: Breite der Fase
8
RB Drehtiefenkorrektur
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
8
I, K Rohteilaufmaß X, Z
