Übergänge bei Konturelementen
Ein Übergang ist „tangential“, wenn am Berührungspunkt der Kontu-
relemente kein Knick- oder Eckpunkt entsteht. Bei geometrisch
anspruchsvollen Konturen werden tangentiale Übergänge verwendet,
um mit einer minimalen Vermaßung auszukommen und mathemati-
sche Widersprüche auszuschließen.
Für die Berechnung ungelöster Konturelemente muss die MANU-
ALplus die Art des Übergangs zwischen den Konturelementen ken-
nen.
Den Übergang zu dem nächsten Konturelement legen Sie per Softkey
fest.

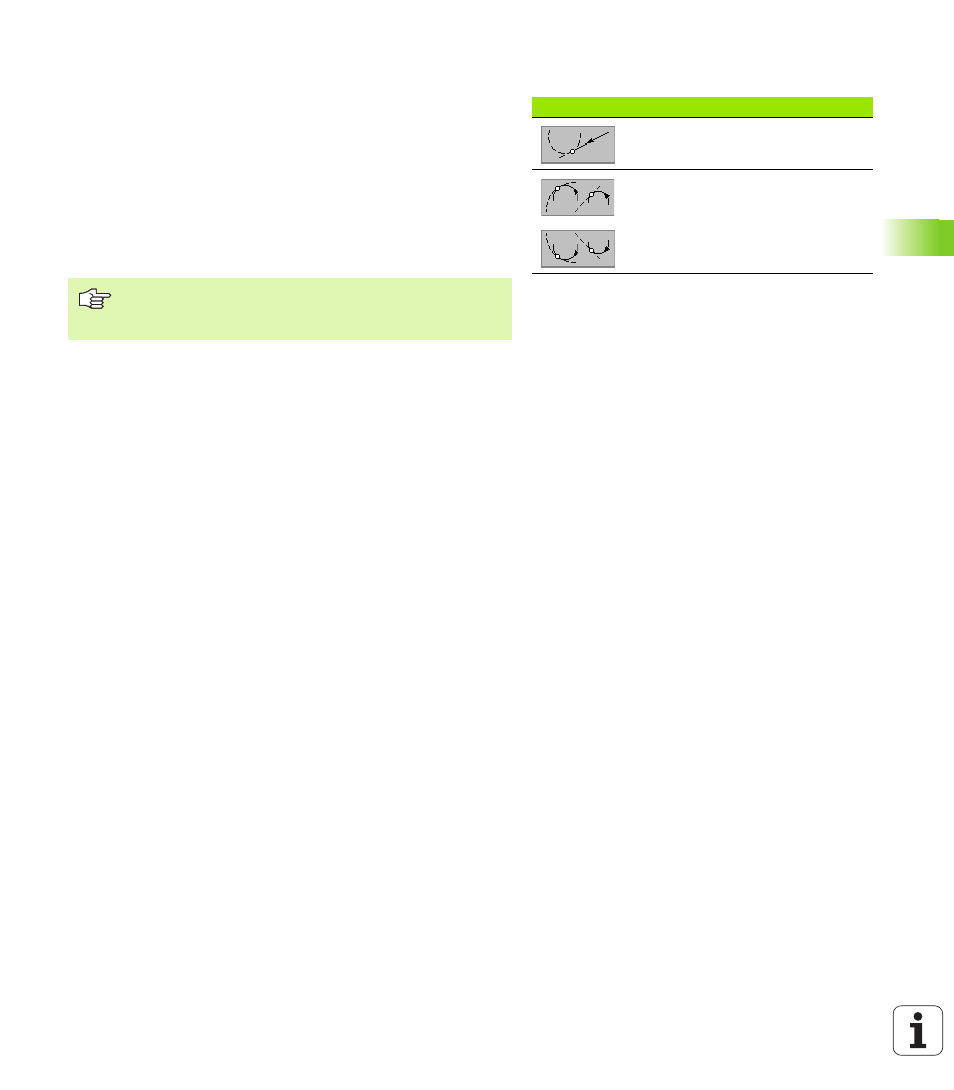

Softkeys für tangentialen Übergang
tangentialer Übergang
von Linear- auf Zirkularelement
tangentialer Übergang
von Zirkular- auf Zirkularelement
oder Linearelement (Drehsinn siehe
Symbol)
Häufig sind „vergessene“ tangentiale Übergänge die
Ursache für Fehlermeldungen bei der ICP-Konturdefini-
tion.
