Figurdefinition Rechteck Stirnfläche G305

G305 definiert ein Rechteck auf der Stirnfläche. Diese Figur program-
mieren Sie in Kombination mit G793 oder G797.

Parameter

8

XK Mittelpunkt

8

YK Mittelpunkt

8

A Winkel

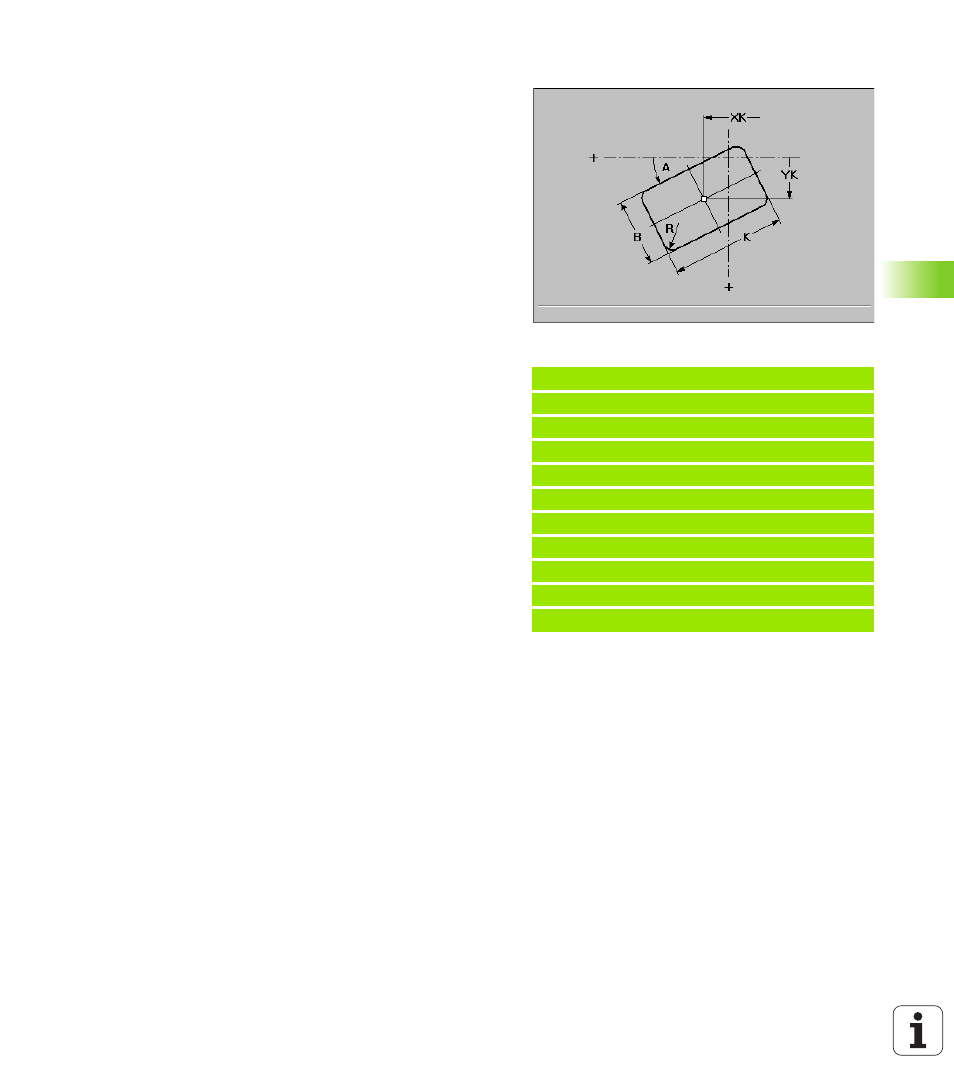

– Bezug: siehe Hilfebild

8

K Länge

des Rechtecks

8

B Höhe

des Rechtecks

8

R Fase/Verrundung

„

R<0: Fasenlänge

„

R>0: Verrundungsradius

Beispiel: G305

%305.nc

[G305]

N1 T70 G197 S1200 G195 F0.2 M104

N2 M14

N3 G110 C0

N4 G0 X100 Z2

N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0

N6 G305 XK20 YK5 A0 K15 B10 R2

N7 G80

N8 M15

ENDE
