HEIDENHAIN MANUALplus 4110 - Handbuch (Seite 513)

HEIDENHAIN MANUALplus 4110 513
9.5 ICP
-Beispiel „F
räsen“

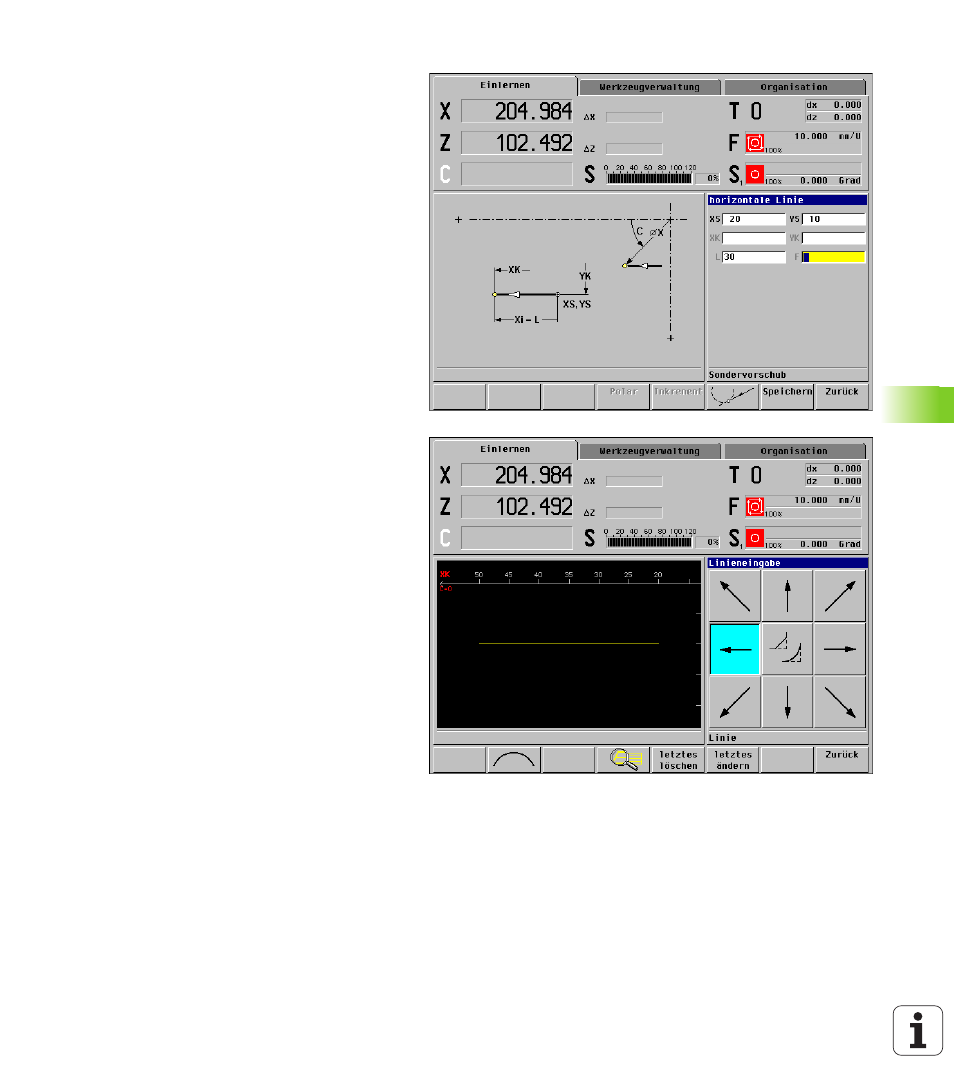

Konturelement 1
Zuerst erfolgt die Eingabe der „Grobkontur“. Danach
werden mit der „Überlagerung“ die Verrundungen
definiert.
Die Kontur beginnt mit einer horizontalen Linie.
Die Angabe des Startpunkts der ICP-Kontur erfolgt bei
der Definition des ersten Konturelements in „XS, YS“.
Mit Eingabe von „Länge der Linie“ ist das Element
eindeutig bestimmt. Die MANUALplus stellt das Kon-
turelement dar.
