374 6 DIN-Programmierung
6.21 Mant
elfläc
henbearbeit
ung
Zirkular Mantelfläche G112/G113
Geometriebefehl: G112/G113 definiert einen Kreisbogen in einer
Mantelflächenkontur.
Bearbeitungsbefehl: Das Werkzeug verfährt zirkular im Vorschub
zum „Endpunkt".

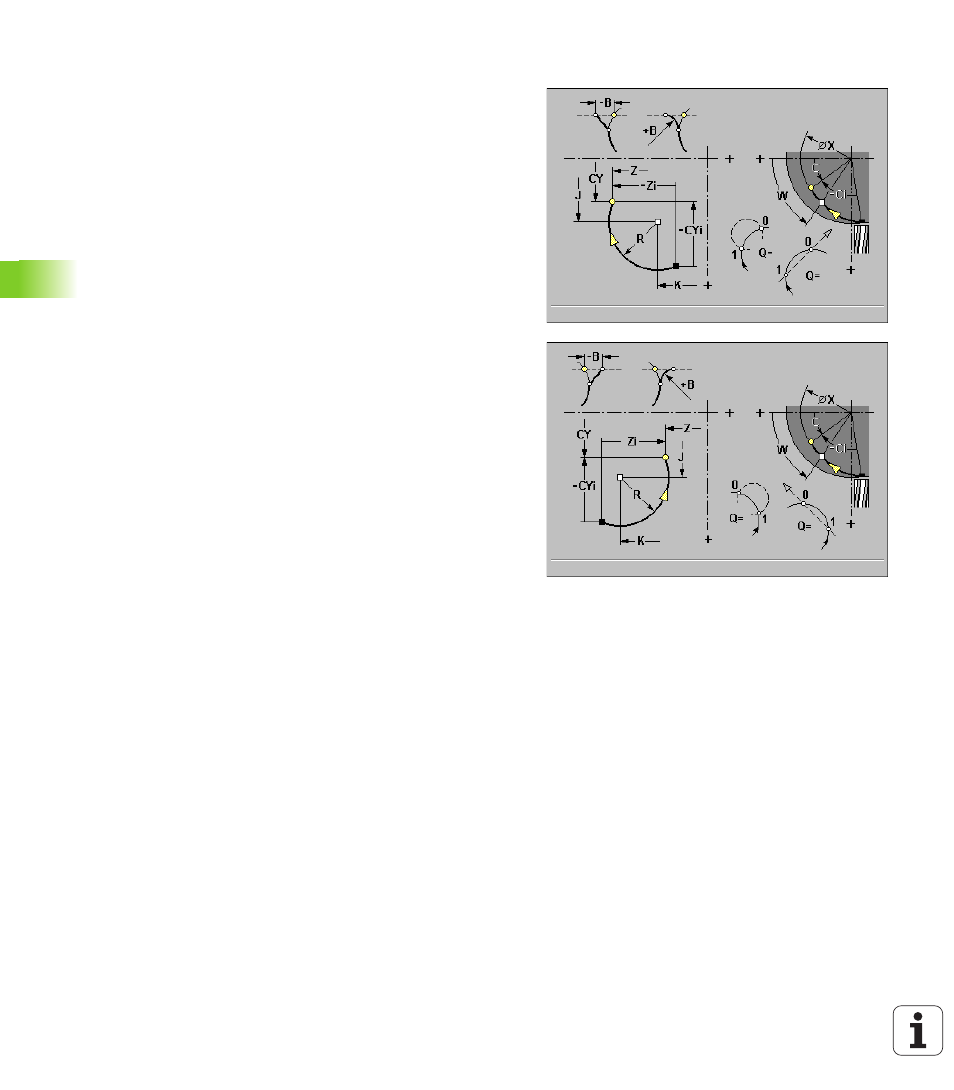

Die Drehrichtung entnehmen Sie dem Hilfebild.
Parameter
8 Z Endpunkt (default: aktuelle Z-Position)
8 C Endwinkel – Winkelrichtung: siehe Hilfebild
8 CY Endpunkt als Streckenmaß (Bezug: G120-Referenzdurchmesser)
8 R Radius
8 K Mittelpunkt
8 J Mittelpunkt als Streckenmaß (Bezug: abgewickelte Mantelfläche
bei G120-Referenzdurchmesser)
8 W Mittelpunkt: Winkel Mittelpunkt – Winkelrichtung: siehe Hilfebild
8 Q Schnittpunkt (default: Q=0): Ergeben sich bei der Berechnung
des Endpunktes zwei Lösungsmöglichkeiten, definiert „Q“ den
Endpunkt.
8 B Fase/Verrundung : Übergang zum nächsten Konturelement. Pro-
grammieren Sie den theoretischen Endpunkt des Konturelements,
wenn Sie eine Fase/Verrundung angeben.
„ B keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
8 X Endpunkt: Zustellung (Durchmessermaß) – (default: aktuelle X-
Position)
