4.4 Abspanzyklen

Zerspanen Schlichten längs/plan

„Abspanzyklen längs/plan“ wählen

„Zerspanen längs“ wählen (Bilder rechts)

„Zerspanen plan“ wählen (Bilder Folgeseite)

Schlichtgang zuschalten

Der Zyklus „Schlichten längs“ schlichtet den Konturabschnitt von
„X1“ bis „Z2“.

Der Zyklus „Schlichten plan“ schlichtet den Konturabschnitt von „Z1“
bis „X2“.

Das Werkzeug fährt am Ende des Zyklus auf den Startpunkt zurück.

Zyklusparameter

8

X, Z Startpunkt

8

X1 Anfangspunkt Kontur

(Schlichten längs)

8

Z2 Endpunkt Kontur

(Schlichten längs)

8

Z1 Anfangspunkt Kontur

(Schlichten plan)

8

X2 Endpunkt Kontur

(Schlichten plan)

8

T Werkzeugnummer

8

S Drehzahl/Schnittgeschwindigkeit

8

F Umdrehungsvorschub

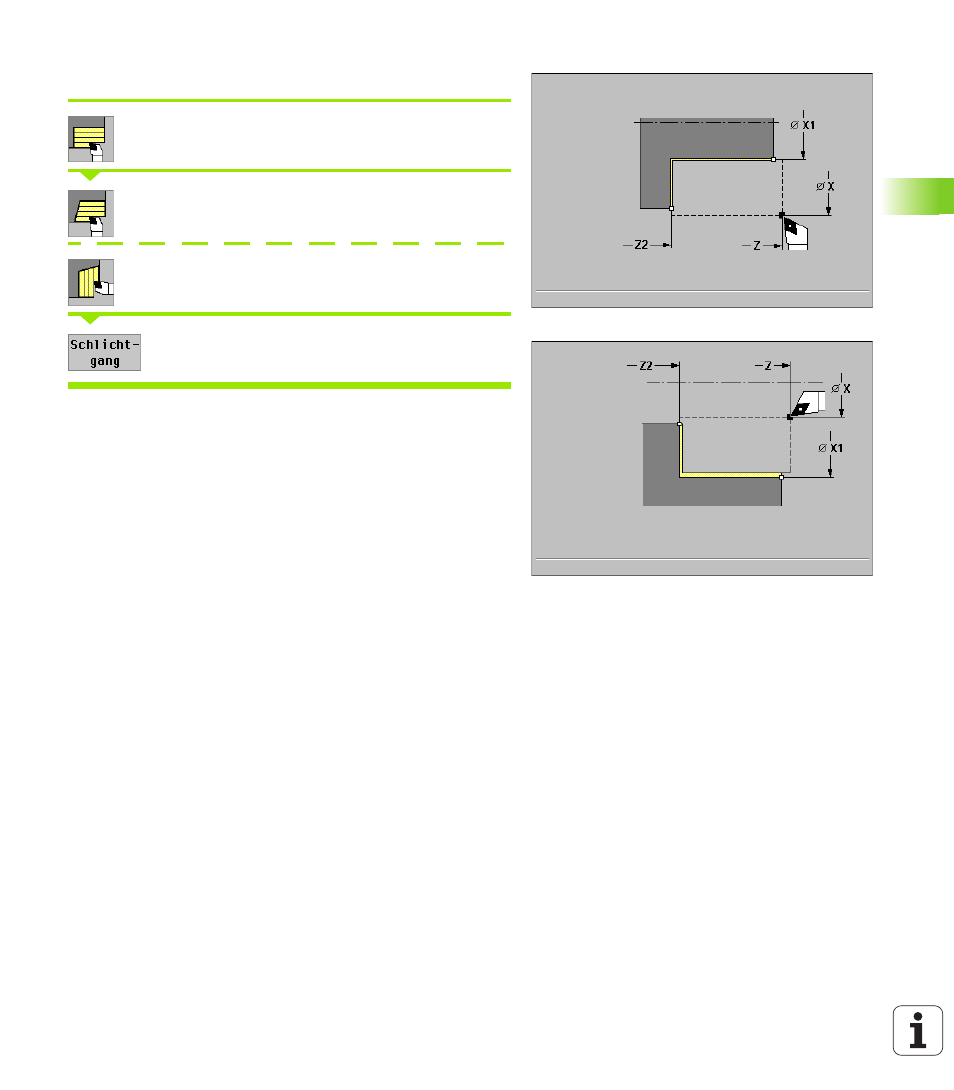

Zyklusausführung bei „Schlichten längs“

1

fährt in Planrichtung von „X, Z“ zum „Anfangspunkt X1“

2

schlichtet zuerst in Längs-, dann in Planrichtung

3

fährt in Längsrichtung zum Startpunkt zurück
