200 4 Zyklenprogrammierung
4.7 Boh
rzyklen

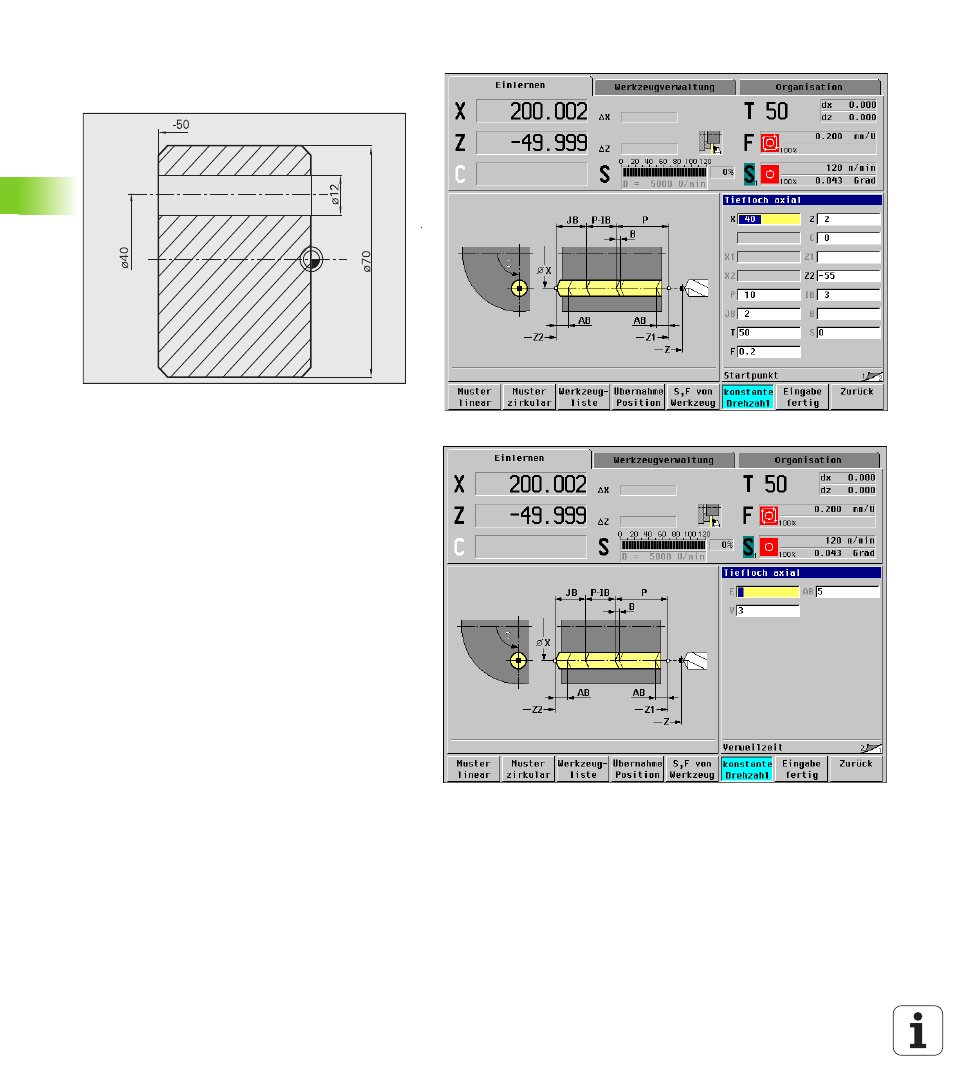

Tieflochbohren
Das Werkstück wird mit dem „Tieflochbohrzyklus
axial“ außerhalb des Zentrums durchbohrt. Voraus-
setzung für diese Bearbeitung sind eine positionier-
bare Spindel und angetriebene Werkzeuge.
„1. Bohrtiefe P“ und „“Bohrtiefenreduzierwert IB“
definieren die einzelnen Bohrstufen und die „Mini-
male Bohrtiefe JB“ begrenzt die Reduzierung.
Da die „Rückzugslänge B“ nicht spezifiziert ist, zieht
der Zyklus den Bohrer auf den Startpunkt zurück, ver-
weilt kurzzeitig und stellt auf Sicherheitsabstand für
die nächste Bohrstufe zu.
Da dieses Beispiel eine Durchgangsbohrung zeigt,
wird „Endpunkt Bohrung Z2“ so gelegt, dass der Boh-
rer das Material vollständig durchbohrt.
„AB“ und „V“ definieren eine Vorschubreduzierung
für das An- und Durchbohren.
Werkzeugdaten
„ WO = 8 – Werkzeugorientierung
„ I = 12 – Bohrdurchmesser
„ B = 118 – Spitzenwinkel
„ H = 1 – Werkzeug ist angetrieben
