4 Zyklenprogrammierung
4.6 Gewinde- und F
reistic
hzyklen
Freistich DIN 76
„Gewindeschneiden“ wählen
„Freistich DIN 76“ wählen
Softkey mit Rücklauf:
Aus: Werkzeug bleibt am Ende des Zyklus stehen
(Bilder rechts)
Ein: Werkzeug fährt auf den Startpunkt zurück (Bilder
Folgeseite)

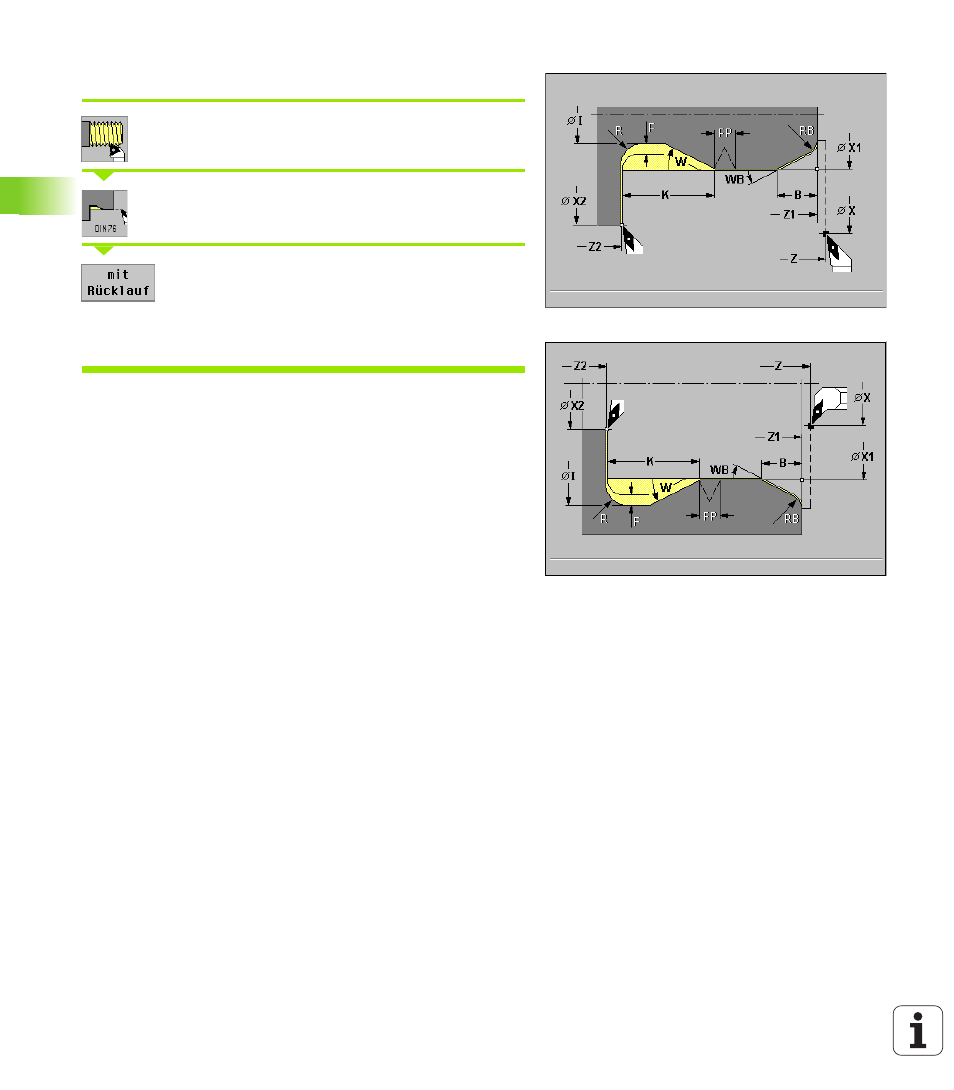

Der Zyklus fertigt den Gewindefreistich DIN76, einen Gewindean-
schnitt, den vorgelagerten Zylinder und die anschließende Planfläche.
Der Gewindeanschnitt wird ausgeführt, wenn Sie „B“ oder „RB“
angeben.
Zyklusparameter
8
X, Z Startpunkt
8
X1, Z1 Startpunkt Zylinder
8
X2, Z2 Endpunkt Planfläche
8
FP Gewindesteigung
– default: Normtabelle
8
E Reduzierter Vorschub
für das Eintauchen und für den Gewinde-
anschnitt – default: Vorschub F
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
8
I Freistichdurchmesser
– default: Normtabelle
8
K Freistichlänge
– default: Normtabelle
8
W Freistichwinkel
– default: Normtabelle
8
R Freistichradius
(auf beiden Seiten des Freistichs) – default:
Normtabelle
8
P Freistichaufmaß
P>0: Aufteilung in Vor- und Fertigdrehen – „P“ ist Längsaufmaß;
Planaufmaß ist immer 0,1 mm
keine Eingabe: Bearbeitung in einem Schnitt
8
B Zylinderanschnittlänge
– default: kein Gewindeanschnitt
8
WB Anschnittwinkel
– default: 45 °
8
RB Anschnittradius
– default: kein Anschnittradius
