6 DIN-Programmierung
6.5 Einf
ac
he Linear
- und Zir
k
ularbew
e
gung
en
6.5
Einfache Linear- und
Zirkularbewegungen

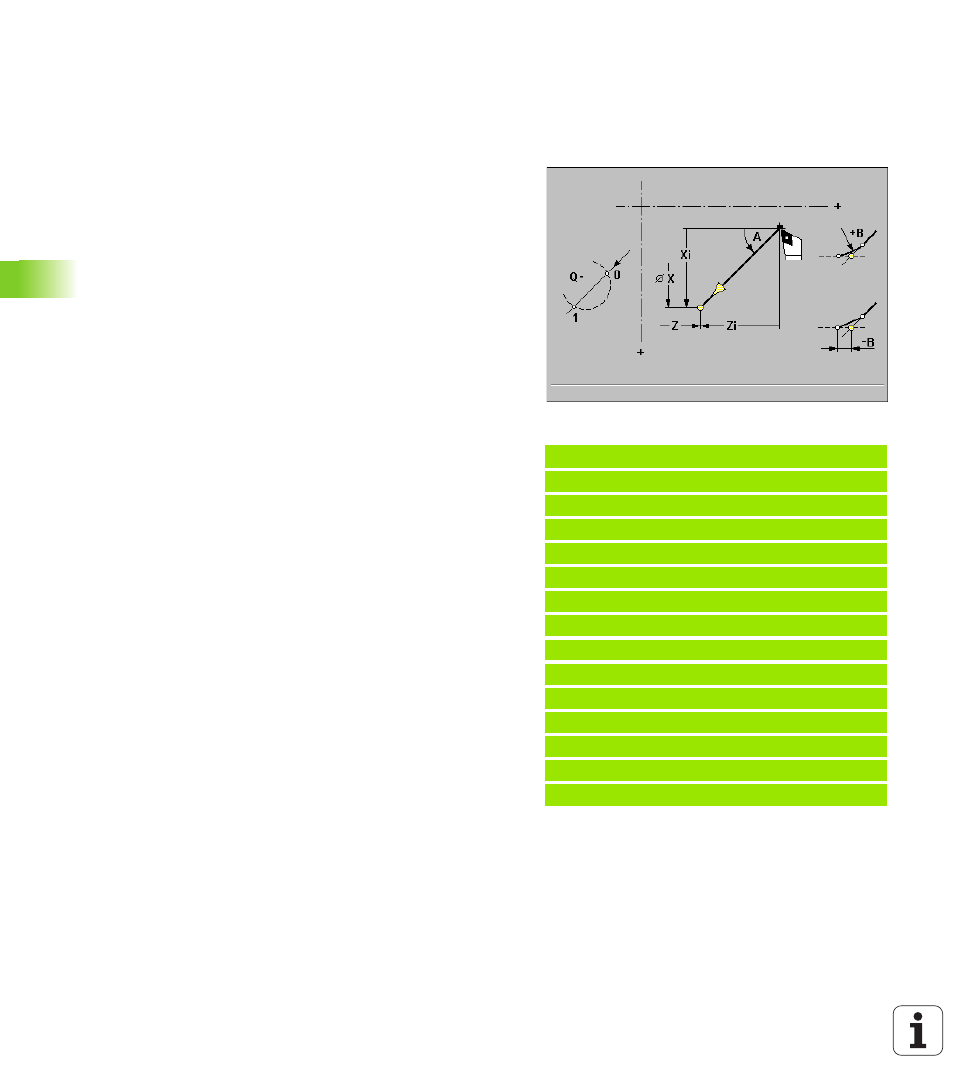

Linearbewegung G1
Geometriebefehl: G1 definiert eine Strecke in einer Konturbeschrei-
bung.
Bearbeitungsbefehl: Das Werkzeug verfährt linear im Vorschub zum
„Endpunkt X, Z“.
Parameter
8
X Endpunkt
(Durchmessermaß)
8
Z Endpunkt
8
A Winkel
– Winkelrichtung: siehe Hilfebild
8
B Fase/Verrundung
: Am Ende des Linearwegs kann eine Fase/Ver-
rundung oder ein „tangentialer“ Übergang zum nächsten Konturele-
ment definiert werden.
keine Eingabe: tangentialer Übergang
B=0: nicht tangentialer Übergang
B>0: Radius der Rundung
B<0: Breite der Fase
8
E Sondervorschub
für Fase/Verrundung – default: aktiver Vorschub
8
Q Schnittpunkt
(default: Q=0): definiert den Endpunkt, wenn zwei
Lösungsmöglichkeiten vorhanden sind (siehe Hilfebild)
Beispiel: G1
%1.nc
[G1]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X0 Z2
N3 G42
N4 G1 Z0
N5 G1 X20 B-0.5
N6 G1 Z-12
N7 G1 Z-24 A20
N8 G1 X48 B6
N9 G1 Z-52 B8
N10 G1 X80 B4 E0.08
N11 G1 Z-60
N12 G1 X82 G40
ENDE
