Gewindefräsen axial G799

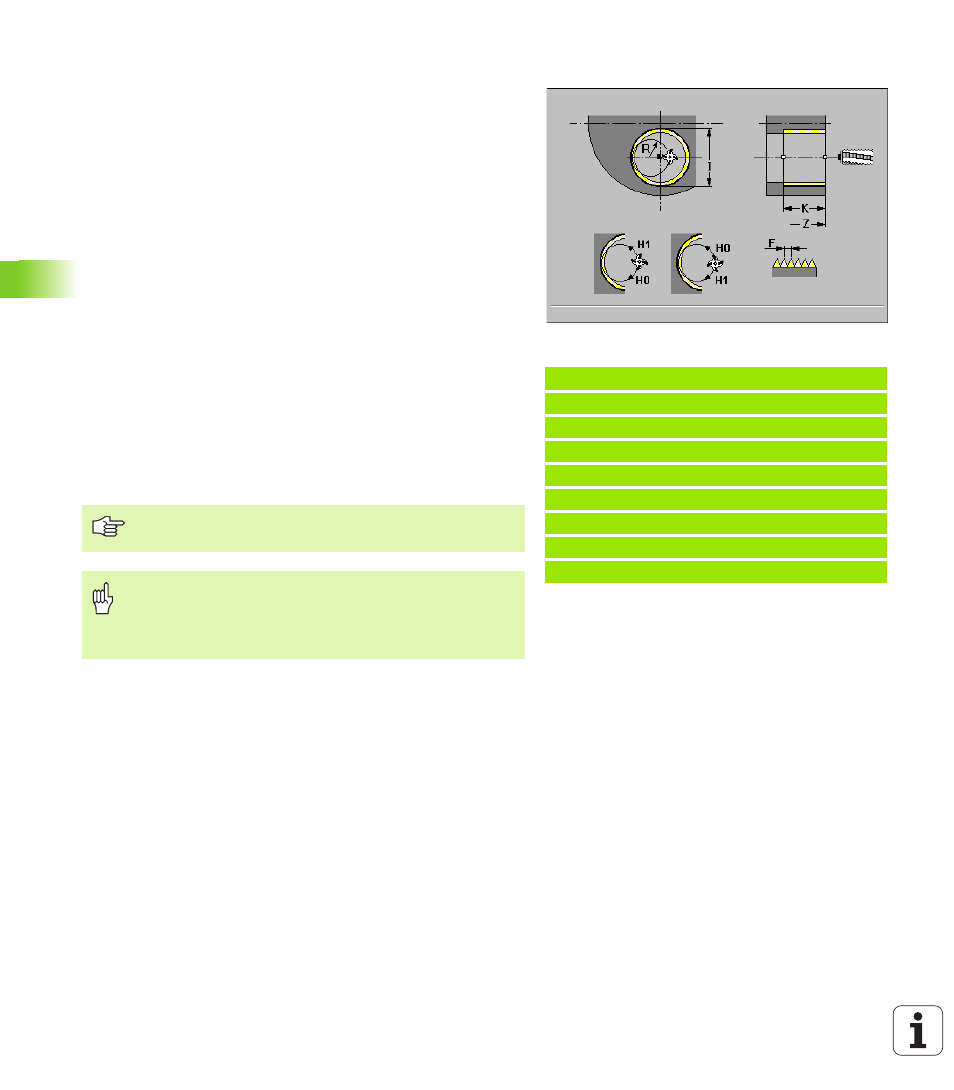

G799 fräst ein Gewinde in eine bestehende Bohrung.
Stellen Sie das Werkzeug vor Aufruf des G799 in die Bohrungsmitte.
Der Zyklus positioniert das Werkzeug innerhalb der Bohrung auf den
„Endpunkt Gewinde“. Dann fährt das Werkzeug im „Einfahrradius R“
an, fräst das Gewinde in einer Drehung von 360° und stellt dabei um
die „F“ zu. Anschließend fährt der Zyklus das Werkzeug frei und zieht
es auf den Startpunkt zurück.
Parameter
8 I Gewindeinnendurchmesser
8 Z Startpunkt Gewinde
8 K Gewindetiefe
8 R Einfahrradius – default:
R = (I – Fräserdurchmesser) / 2
8 F Gewindesteigung
8 J links, rechts (default: 0): Gewinderichtung
„ J=0: rechts
„ J=1: links
8 H Fräslaufrichtung (default: 0)
„ H=0: Gegenlauf
„ H=1: Gleichlauf
Beispiel: G799
%799.nc
[G799]
N1 T70 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G110 Z2 C45 X100
N5 G799 I12 Z0 K-20 F2 J0 H0
N6 M15
ENDE
Verwenden Sie Gewindefräswerkzeuge für den Zyklus
G799.
Achtung Kollisionsgefahr
Beachten Sie den Durchmesser der Bohrung und den Frä-
serdurchmesser, wenn Sie den „Einfahrradius R“ pro-
grammieren.
