Kontur- und Figurfräszyklus Mantelfläche G794
G794 fräst Figuren oder „freie Konturen“ (offen oder geschlossen) auf
der Mantelfläche. Dem G794 folgt:
die zu fräsende Figur mit:
Kreis (G314), Rechteck (G315) oder Vieleck (G317)
Abschluss der Konturbeschreibung (G80)
die freie Kontur mit:
Startpunkt (G110)
Konturbeschreibung (G111, G112, G113)
Abschluss der Konturbeschreibung (G80)
Parameter
8
X Fräsoberkante
8
XE Fräsgrund
8
P maximale Zustellung
(default: gesamte Tiefe in einer Zustellung)
8
U Überlappungsfaktor:
Kontur- oder Taschenfräsen (default: 0)
U=0: Konturfräsen
U>0: Taschenfräsen – minimale Überlappung der Fräsbahnen =
U*Fräserdurchmesser
8
R Einfahrradius
(Radius Ein-/Ausfahrbogen) – (default: 0)
R=0: Konturelement wird direkt angefahren; Zustellung auf
Anfahrpunkt oberhalb der Fräsebene – danach senkrechte Tiefen-
Zustellung
R>0: Fräser fährt Ein-/Ausfahrbogen, der tangential an das Kontu-
relement anschließt
R<0 bei Innenecken: Fräser fährt Ein-/Ausfahrbogen, der tangen-
tial an das Konturelement anschließt
R<0 bei Außenecken: Länge lineares Ein-/Ausfahrelement; Kontu-
relement wird tangential an-/abgefahren
8
K Aufmaß
konturparallel
8
I Aufmaß X
(in Zustellrichtung)
8
F Zustellvorschub
für Tiefenzustellung (default: aktiver Vorschub)
8
E reduzierter Vorschub
für zirkulare Elemente (default: aktueller
Vorschub)
8
H Fräslaufrichtung
(default: 0) beeinflusst gemeinsam mit der

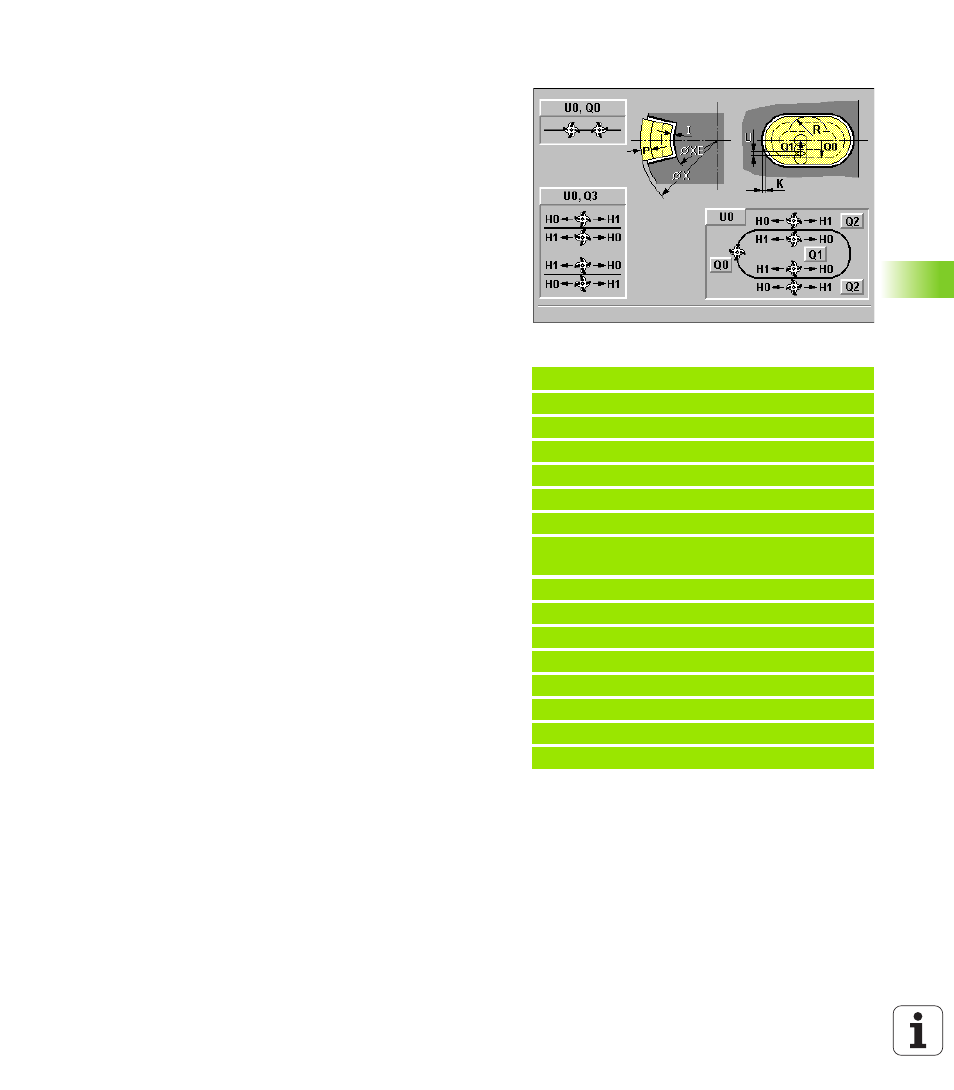

Drehrichtung des Fräsers die Fräsrichtung (siehe Hilfebild)
H=0: Gegenlauf
H=1: Gleichlauf
Beispiel: G794
%110.nc
[G110, G111, G113, G794]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635 B0
N12 G80
