HEIDENHAIN MANUALplus 4110
269
5.6 ICP
-K
o
nt
ur
element
e
Stir
nfläc
h
e

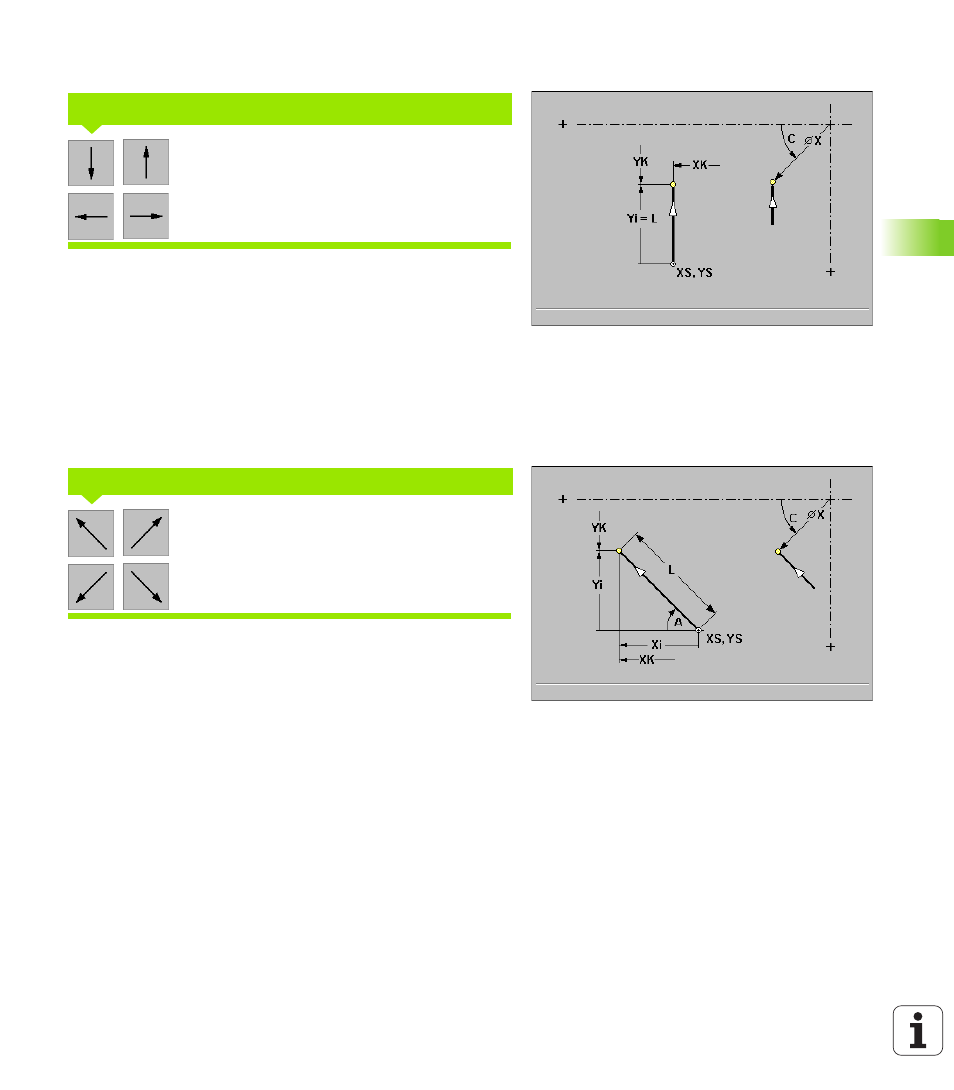

Linieneingabe Stirnfläche
Richtung der Linie wählen
Sie vermaßen die Linie und legen den Übergang zum nächsten Kontu-
relement fest.
Parameter
8
XS, YS Startpunkt
(kartesische Koordinaten)
8
XD, CS Startpunkt
(polare Koordinaten)
8
XK, YK Zielpunkt
(kartesische Koordinaten)
8
X, C Zielpunkt
(polare Koordinaten)
8
L Länge der Linie
8
F Sondervorschub
Richtung der Linie wählen
Sie vermaßen die Linie und legen den Übergang zum nächsten Kontu-
relement fest.
Parameter
8
XS, YS Startpunkt
(kartesische Koordinaten)
8
XD, CS Startpunkt
(polare Koordinaten)
8
XK, YK Zielpunkt
in kartesischen Koordinaten
8
X, C Zielpunkt
(polare Koordinaten)
8
A Winkel zur XK-Achse
– Winkelrichtung siehe Hilfebild
8
L Länge der Linie
8
F Sondervorschub
Vertikale/Horizontale Linien
Linie im Winkel
