Seite 382
382
6 DIN-Programmierung
6.21 Mant
elfläc
henbearbeit
ung

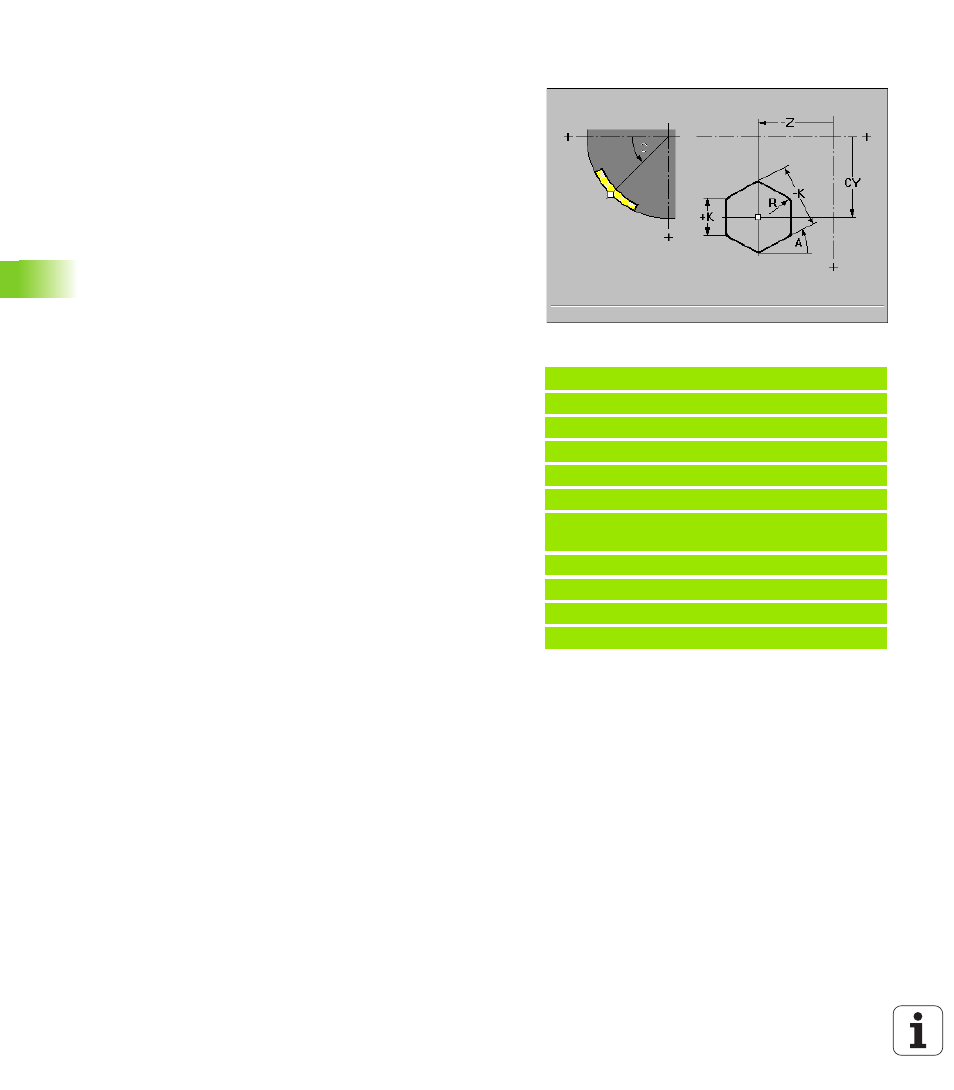

Figurdefinition Vieleck Mantelfläche G317
G317 definiert ein Vieleck auf der Mantelfläche. Die Figur programmie-
ren Sie in Kombination mit G794.
Parameter
8
Z Mittelpunkt
8
CY Mittelpunkt
als Streckenmaß (Bezug: G120-Referenzdurchmes-
ser)
8
C Mittelpunkt
Winkel des Mittelpunktes – Winkelrichtung: siehe
Hilfebild
8
Q Anzahl Kanten:
Bereich: 3 <= Q <= 127
8
A Winkel
– Bezug: siehe Hilfebild
8
K Schlüsselweite (SW) / Länge
K<0: Schlüsselweite (Innenkreis-Durchmesser)
K>0: Kantenlänge
8
R Fase/Verrundung
R<0: Fasenlänge
R>0: Verrundungsradius
Beispiel: G317
%317.nc
[G317]
N2 T71G197 S1200 G195 F0.2 M104
N3 M14
N4 G110 C0
N5 G0 X110 Z5
N6 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N7 G317 Z-35 C0 Q6 A5 K-25 R3
N8 G80
N9 M15
ENDE
