350 6 DIN-Programmierung
6.16 F
reistic
hzyklen

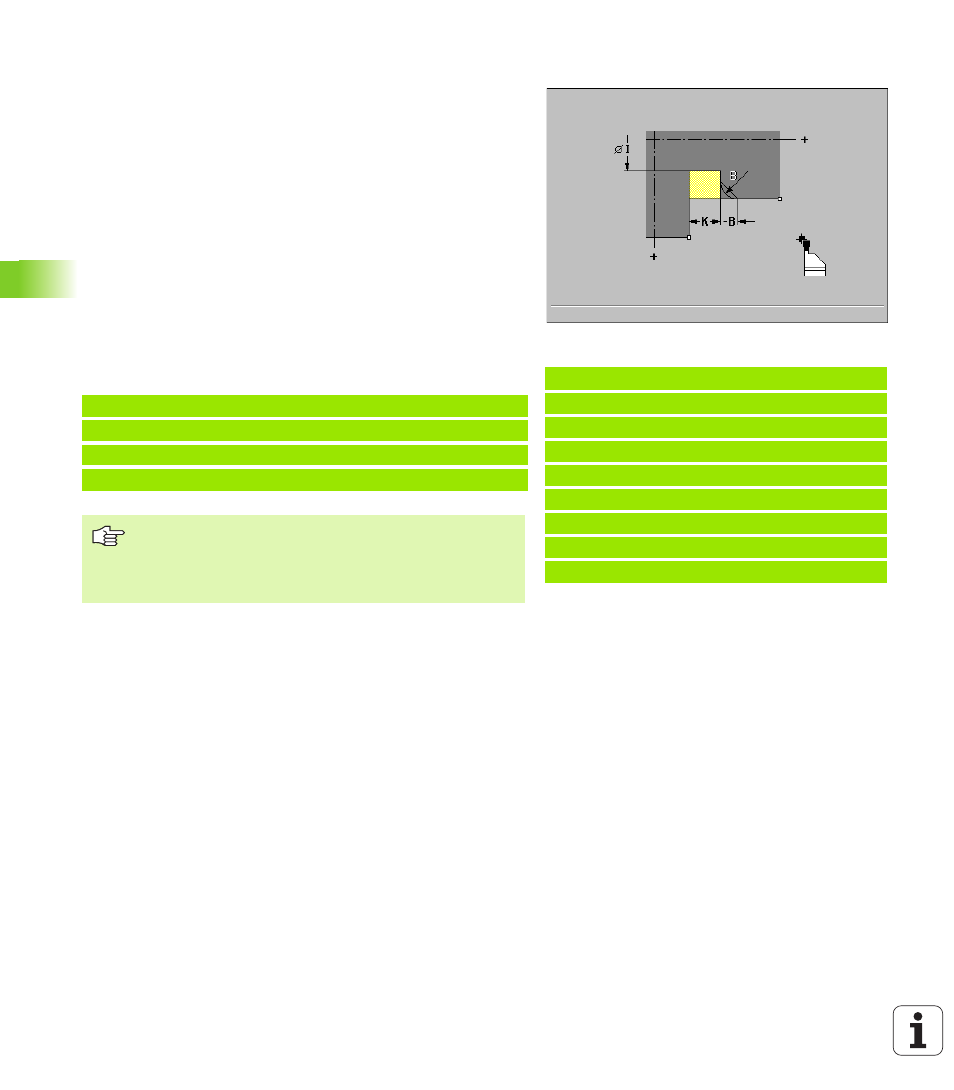

Freistich Form U G856
G856 erstellt den Freistich und schlichtet die angrenzende Planfläche.
Wahlweise kann eine Fase/Rundung erstellt werden.
Parameter
8 I Freistichdurchmesser (Durchmessermaß)
8 K Freistichlänge
8 B Fase/Verrundung
„ B>0: Radius der Verrundung
„ B<0: Breite der Fase
Hinweise zur Zyklusausführung:
„ Nach der Zyklusausführung fährt das Werkzeug auf den Startpunkt
zurück.
„ Ist die Schneidenbreite des Werkzeugs nicht definiert, wird „K“ als
Schneidenbreite angenommen.
Folgesätze des Zyklusaufrufs
Beispiel: G856
%856.nc
[G856]
N1 T30 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G856 I47 K7 B1
N4 G0 X50 Z-30
N5 G1 X60
N6 G80
ENDE
N.. G856 I.. K.. /Zyklusaufruf
N.. G0 X.. Z.. /Freistichecke
N.. G1 X.. /Endpunkt Planfläche
N.. G80 /Ende der Konturbeschreibung
„ Der Freistich wird nur in rechtwinkligen, achsparallelen
Konturecken auf der Längsachse ausgeführt.
„ Schneidenradiuskorrektur wird durchgeführt.
„ Aufmaße: werden nicht verrechnet
