474 9 Beispiele
9.2 ICP
-Beispiel „Gewindezapf
en“
9.2 ICP-Beispiel „Gewindezapfen“

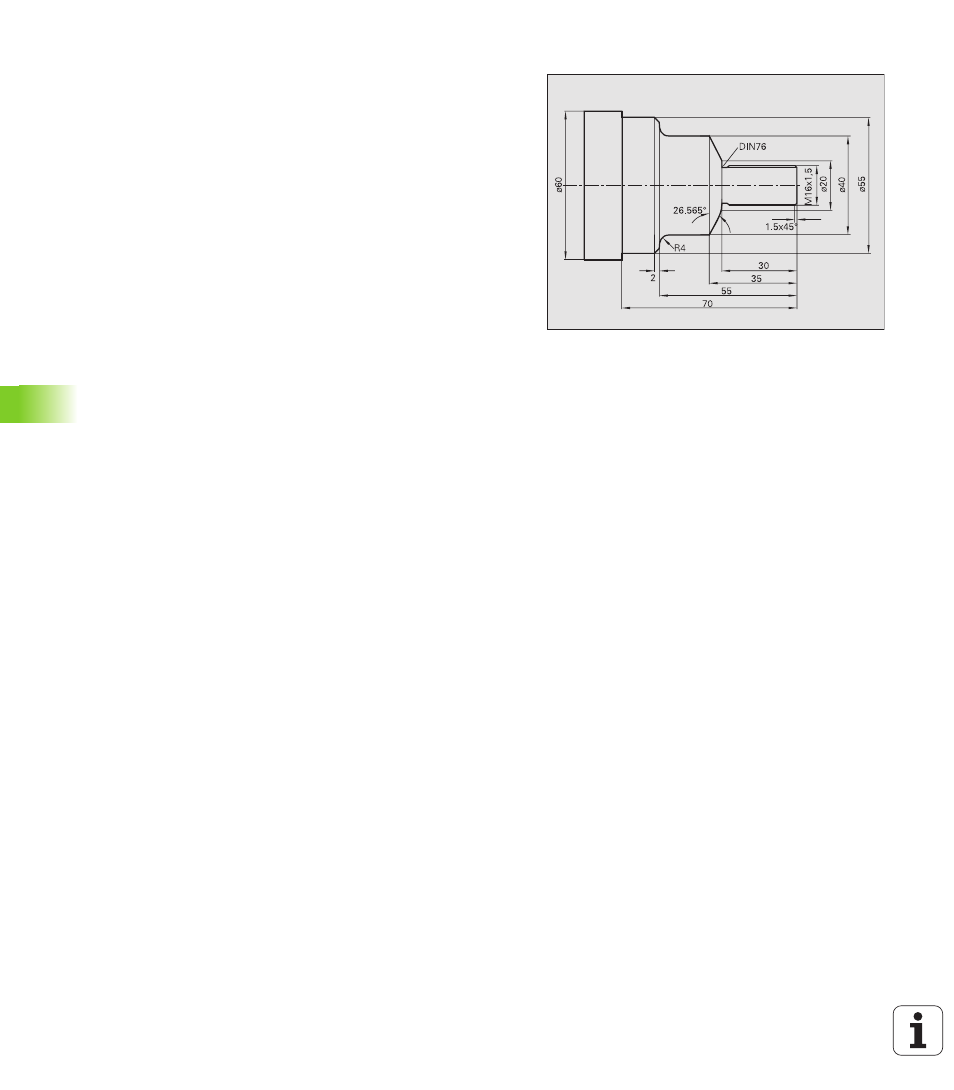

Das Beispiel erläutert die Erstellung des Gewindezapfens mit Hilfe der
ICP-Programmierung. Ausgehend von der Fertigungszeichnung wer-
den die einzelnen Arbeitsschritte zur Erstellung der ICP-Kontur und
zum Einbinden der Kontur in ICP-Zyklen vorgestellt.
Die Bearbeitung erfolgt mit ICP-Längszyklen. Am Ende der Bearbei-
tung stehen die ICP-Konturbeschreibung und das Zyklenprogramm zur
Verfügung.
Eingesetzte Werkzeuge
„ Schruppwerkzeug:
„ Position T1
„ WO = 1 Werkzeugorientierung
„ A = 93° Einstellwinkel
„ B = 55° Spitzenwinkel
„ R = 0,8 Werkzeugradius
„ Schlichtwerkzeug:
„ Position T2
„ WO = 1 Werkzeugorientierung
„ A = 93° Einstellwinkel
„ B = 55° Spitzenwinkel
„ R = 0,5 Werkzeugradius
„ Gewindewerkzeug:
„ Position T3
„ WO = 1 Werkzeugorientierung
Arbeitsablauf
8 Rohteil einspannen (Durchmesser 60 mm, Länge 100 mm)
8 Maschine einrichten
– Werkstück-Nullpunkt festlegen
– Werkzeugmaße ermitteln
8 auf „Einlernen“ wechseln
8 Positionierzyklen für Werkzeugwechsel eingeben
8 ICP-Kontur erstellen
8 ICP-Kontur in Schrupp- und Schlichtzyklus einbinden
8 Gewindebearbeitung durchführen
