HEIDENHAIN MANUALplus 4110 113

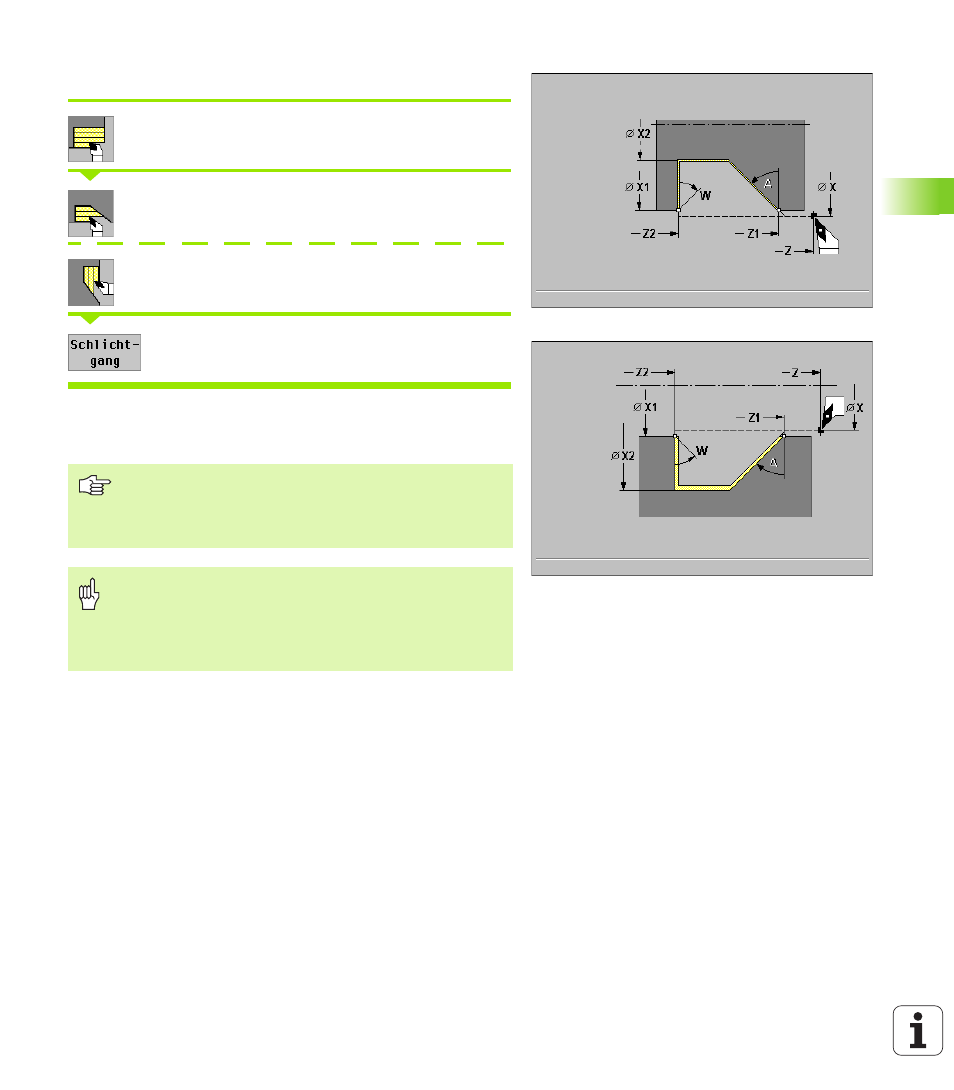

4.4 Abspanzyklen
Eintauchen Schlichten längs/plan
„Abspanzyklen längs/plan“ wählen
„Eintauchen längs“ wählen (Bilder rechts)
„Eintauchen plan“ wählen (Bilder Folgeseite)
Schlichtgang zuschalten
Der Zyklus schlichtet den Konturabschnitt von „X1, Z1“ bis „X2, Z2“.
Das Werkzeug fährt am Ende des Zyklus auf den „Startpunkt X, Z“
zurück.
Zyklusparameter
8 X, Z Startpunkt
8 X1, Z1 Anfangspunkt Kontur
8 X2, Z2 Endpunkt Kontur
8 A Eintauchwinkel (default: 0°): Bereich: 0° <= A < 90°
8 W Endwinkel: Schräge am Konturende – Bereich: 0° <= W < 90°
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
„ Je steiler das Werkzeug eintaucht, desto größer ist die
Vorschubreduzierung (maximal 50%).
„ Beachten Sie die Vermaßung von Planwerkzeugen
(siehe “Planwerkzeuge” auf Seite 419).
Achtung Kollisionsgefahr !
Sind Einstell- und Spitzenwinkel des Werkzeugs nicht
definiert, taucht es mit dem Eintauchwinkel ein. Sind sie
definiert, taucht das Werkzeug mit dem maximal mögli-
chen Eintauchwinkel ein. Das Restmaterial bleibt stehen.
