160 4 Zyklenprogrammierung
4.5 St
ec
hzyklen

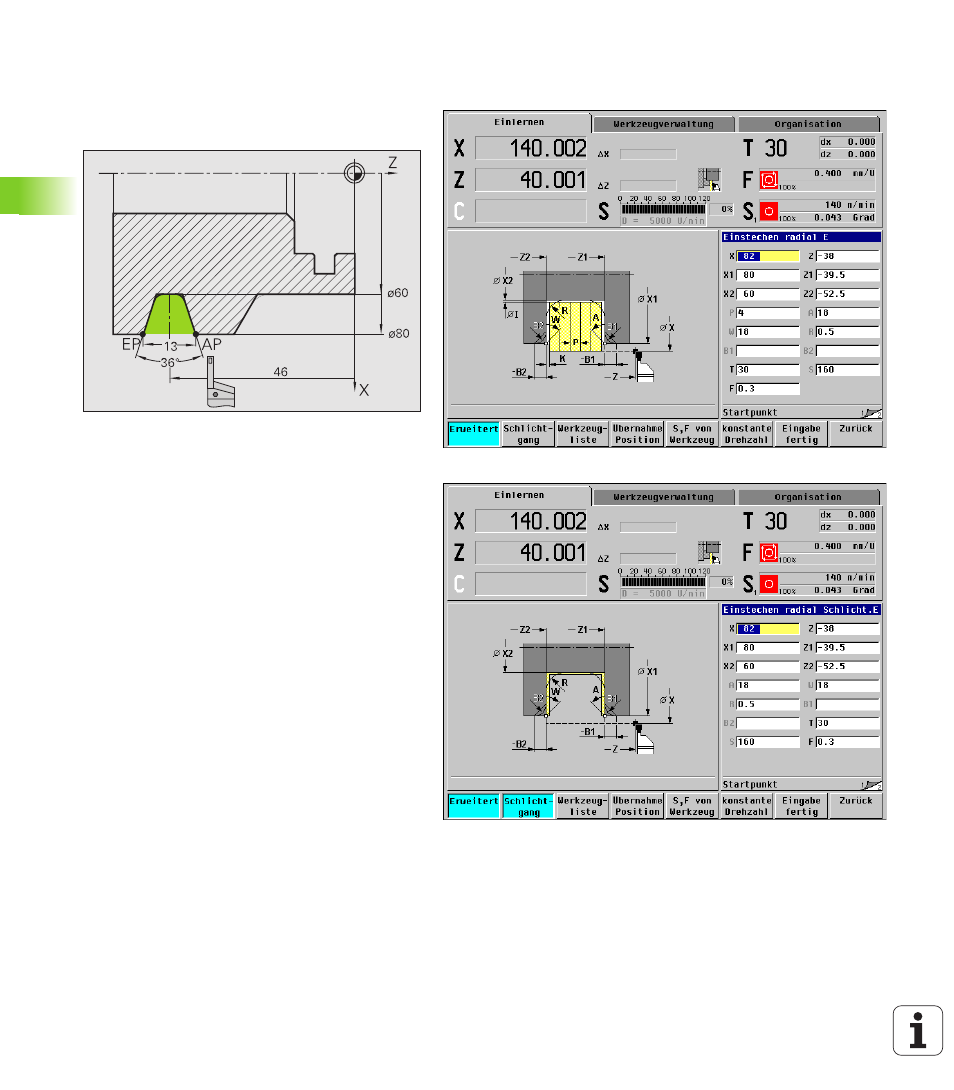

Beispiele Stechzyklen
Einstich außen
Die Bearbeitung wird mit „Einstechen radial – Erwei-
tert“ unter Berücksichtigung der Aufmaße durchge-
führt (Bild rechts oben). Im nächsten Schritt wird die-
ser Konturabschnitt mit „Einstechen radial
Schlichtgang – Erweitert“ geschlichtet (Bild rechts
unten).
Der „erweiterte Modus“ erstellt die Rundungen im
Konturtal und die Schrägen am Konturanfang/-ende.
Beachten Sie die Parameter „Anfangspunkt Kontur
X1, Z1“ und „Endpunkt Kontur X2, Z2“. Sie sind maß-
gebend für die Zerspanungs- und Zustellrichtung –
hier Außenbearbeitung und Zustellung „in Richtung –
Z“.
Werkzeugdaten
„ Drehwerkzeug (für Außenbearbeitung)
„ WO = 1 – Werkzeugorientierung
„ K = 4 – Schneidenbreite (4 mm)
