Werkzeugwechselpunkt setzen
Beim Zyklus „Werkzeugwechselpunkt anfahren“ oder DIN-Befehl
„G14“ fährt der Schlitten auf den „Werkzeugwechselpunkt“. Diese
Position sollte so weit von dem Werkstück entfernt sein, dass Sie die
Werkzeuge problemlos tauschen können.
„Einrichten“ wählen
„Werkzeugwechselpunkt“ wählen
Werkzeugwechselpunkt anfahren
Mit den Jog-Tasten bzw. mit dem Handrad auf den „Werkzeugwech-
selpunkt“ fahren.
definiert diese Position als Werkzeugwechselpunkt

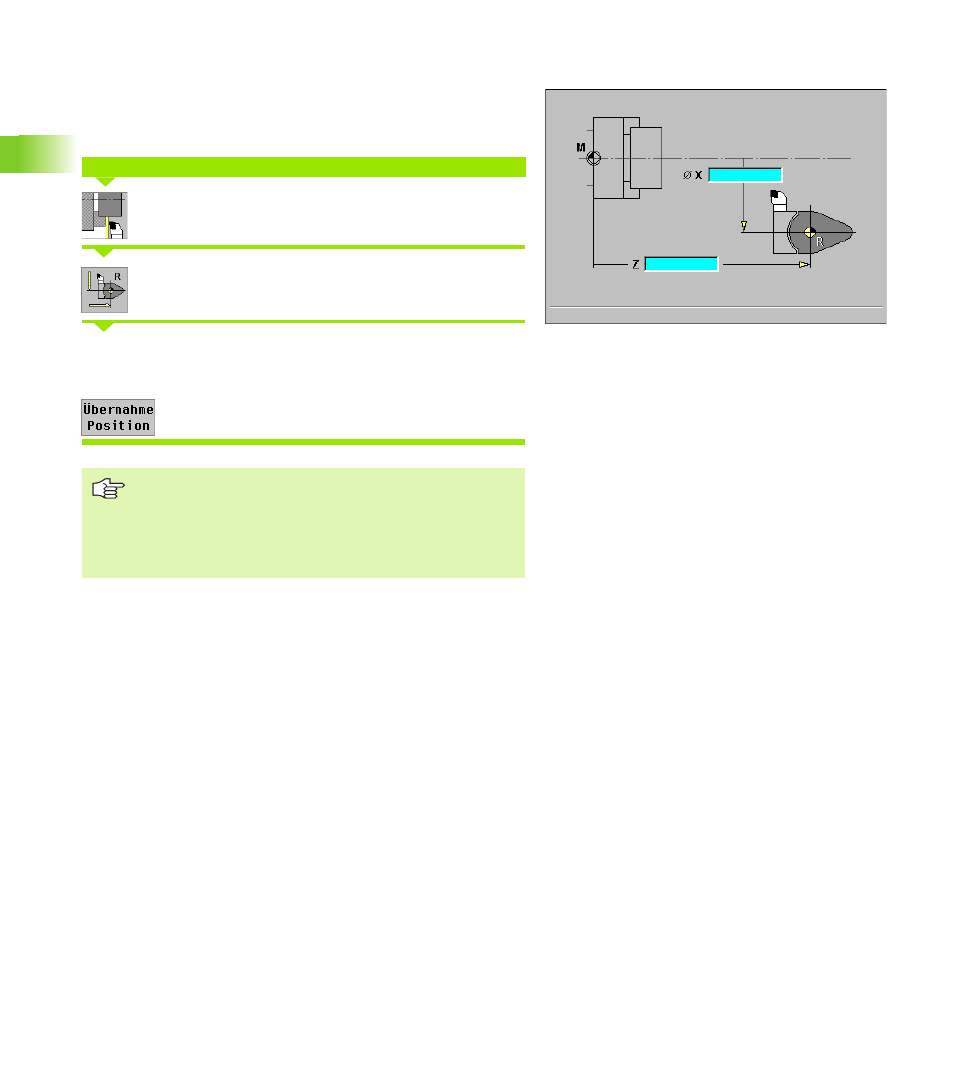

Werkzeugwechselpunkt setzen
Die Koordinaten des Werkzeugwechselpunktes werden
als Abstand Maschinen-Nullpunkt – Werkzeugträger-
Bezugspunkt eingegeben und angezeigt. Da diese Werte
nicht angezeigt werden, ist es empfehlenswert den Werk-
zeugwechselpunkt anzufahren und die Parameter mit
Übernahme Position zu definieren.
