288
6 DIN-Programmierung
6.3 Roht
eilbesc
h
re
ibung
6.3
Rohteilbeschreibung

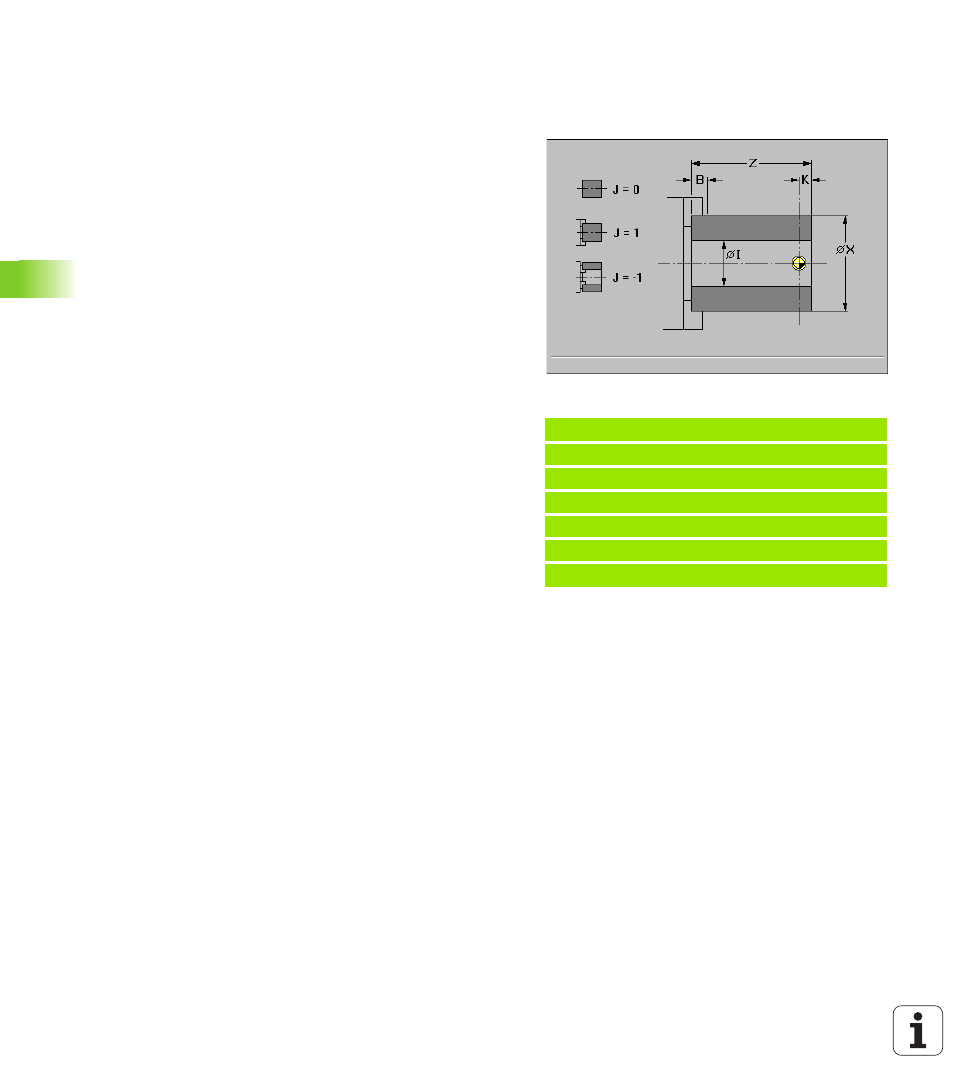

Futterteil Zylinder/Rohr G20
G20 beschreibt das Rohteil und die Spannsituation. Diese Informatio-
nen werden in der Simulation ausgewertet.
Parameter
8
X Durchmesser
8
Z Länge
(inclusive Plan-Aufmaß und Spannbereich)
8
K Rechte Kante
(Plan-Aufmaß)
8
I Innendurchmesser
bei Rohteiltyp „Rohr“
8
B Spannbereich
8
J Spannart
0: nicht eingespannt
1: außen gespannt
2: innen gespannt
Beispiel: G20
%20.nc
[G20]
N1 G20 X80 Z100 K2 B10 J1
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X0 Z2
N.. . . .
ENDE
