4.6 Gewinde- und F
reistic
hzyklen
Parameter die Sie angeben, werden unbedingt berücksichtigt – auch
wenn die Normtabelle andere Werte vorsieht. Freistich-Parameter, die
Sie nicht angeben, ermittelt die MANUALplus aus der Normtabelle
(siehe “DIN 76 – Freistichparameter” auf Seite 529“):
„ „Gewindesteigung FP“ anhand des Durchmessers „X1“
„ Parameter I, K, W, und R anhand „FP“

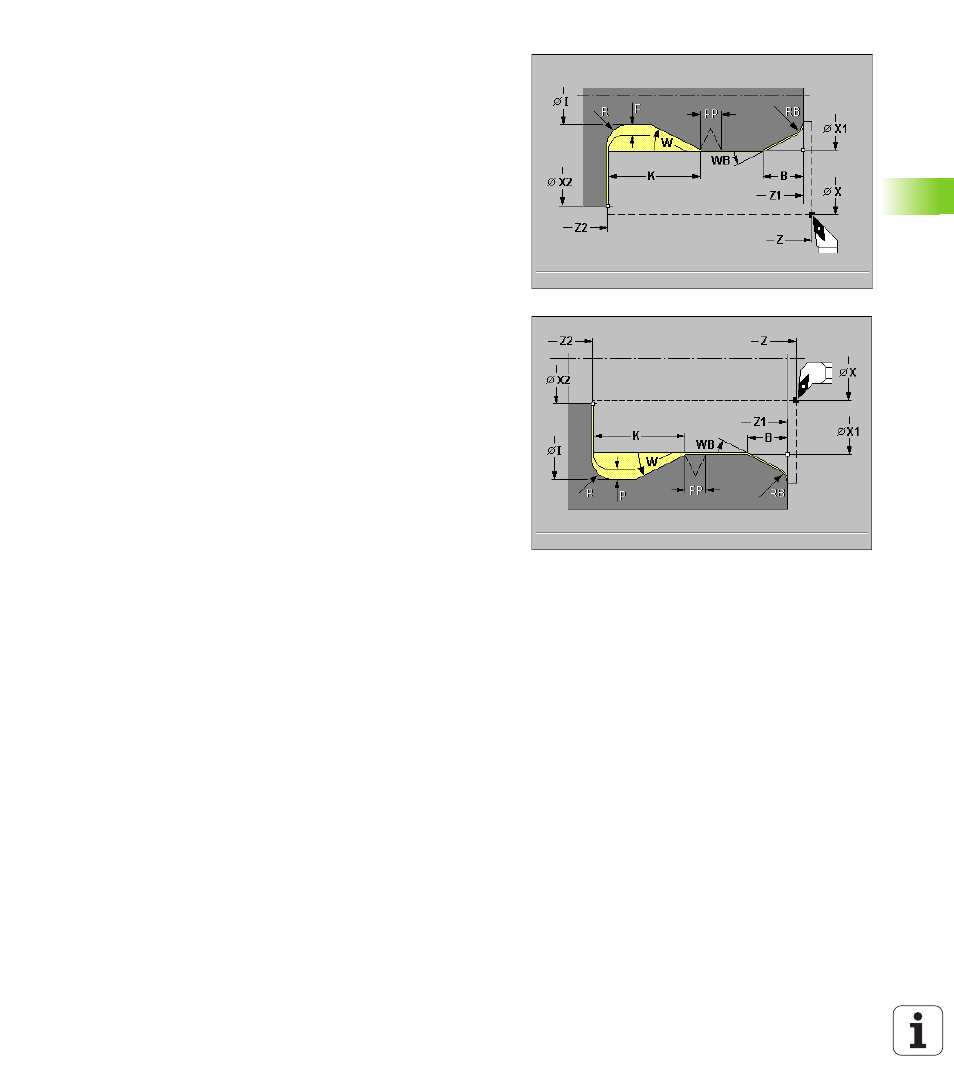

Zyklusausführung
1 stellt von „X, Z“ aus
„ auf die Position „Startpunkt X1“, oder
„ für den Gewindeanschnitt zu
2 erstellt den Gewindeanschnitt, wenn definiert
3 schlichtet den Zylinder bis zum Anfang des Freistichs
4 bearbeitet den Freistich vor, wenn definiert
5 erstellt den Freistich
6 schlichtet bis „Endpunkt X2“
7
„ „ohne Rücklauf“: Werkzeug bleibt am „Endpunkt X2“ stehen
„ „mit Rücklauf“: fährt diagonal zum Startpunkt zurück
