Drehwerkzeuge
„Drehwerkzeuge“ wählen

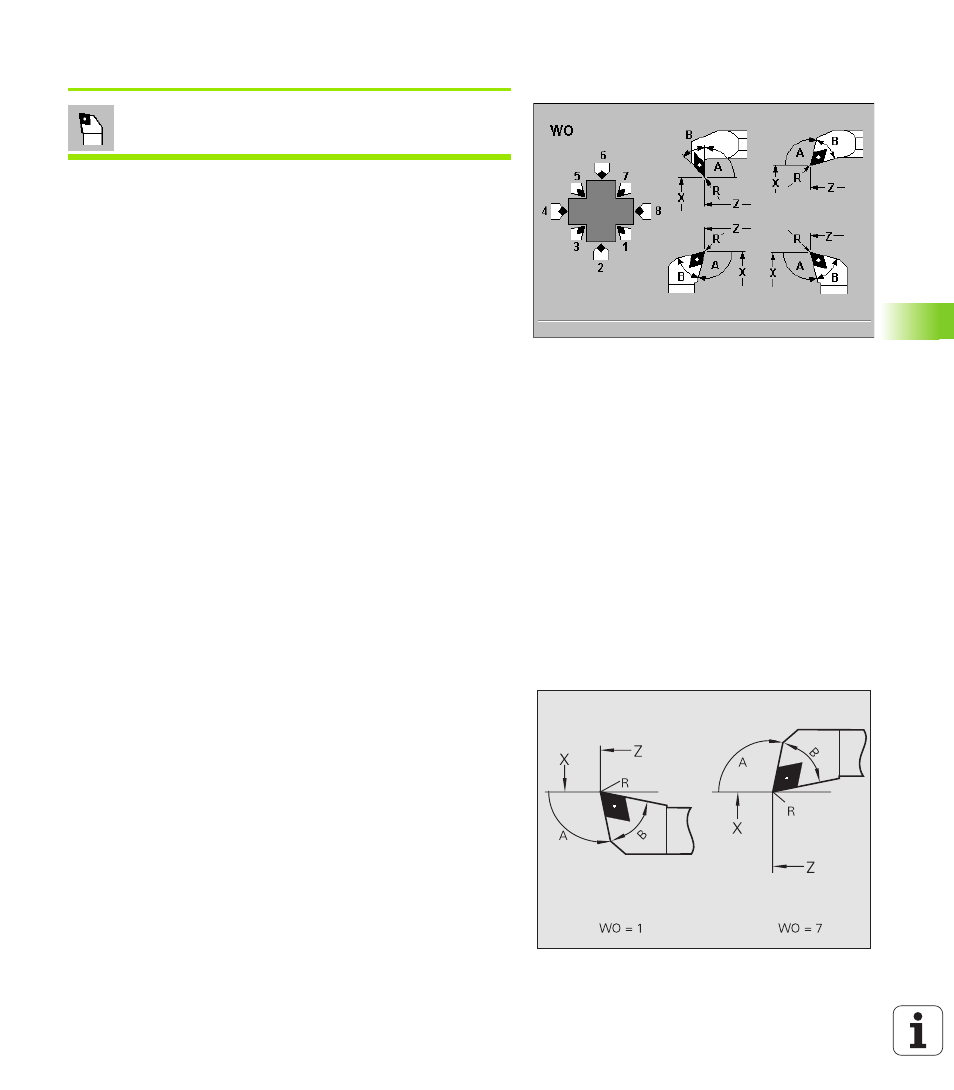

Das Hilfebild erläutert die Vermaßung von gekröpften Schrupp- und
Schlichtwerkzeugen für die Längsbearbeitung (WO 1, 3, 5 und 7). Auf
der folgenden Seite finden Sie Hinweise zur Vermaßung von Plan-
werkzeugen, neutralen Werkzeugen und Pilzwerkzeugen.
Werkzeugparameter
8
X Einstellmaß in X
8
Z Einstellmaß in Z
8
R Schneidenradius
8
WO Werkzeugorientierung:
Kennziffer siehe Hilfebild
8
A Einstellwinkel:
Bereich: 0° <= A <= 180°
8
B Spitzenwinkel:
Bereich: 0° <= B <= 180°
8
DX Verschleißkorrektur in X:
Bereich: –100mm < DX < 100mm
8
DZ Verschleißkorrektur in Z:
Bereich: –100mm < DZ < 100mm
8
Q Werkzeugtext:
Referenz zum Werkzeugtext
8
MD Drehrichtung
– default: nicht vorgegeben
3: M3
4: M4
8
TS Schnittgeschwindigkeit/Drehzahl:
default: nicht angegeben
8
TF Vorschub
– default: nicht angegeben
8
PT Standzeit
– default: nicht angegeben
8
RT:
Anzeigefeld Rest-Standzeit
8
PZ Stückzahl
– default: nicht angegeben
8
RZ:
Anzeigefeld Rest-Stückzahl
Planwerkzeuge
Das Bild rechts zeigt beispielhaft die Vermaßung von Planwerkzeugen
mit der Werkzeugorientierung WO=1 und WO=7.
