Kegelgewinde nachschneiden, 6 gewinde- und f reistic hzyklen – HEIDENHAIN MANUALplus 4110 Benutzerhandbuch
Seite 176
176
4 Zyklenprogrammierung
4.6 Gewinde- und F
reistic
hzyklen

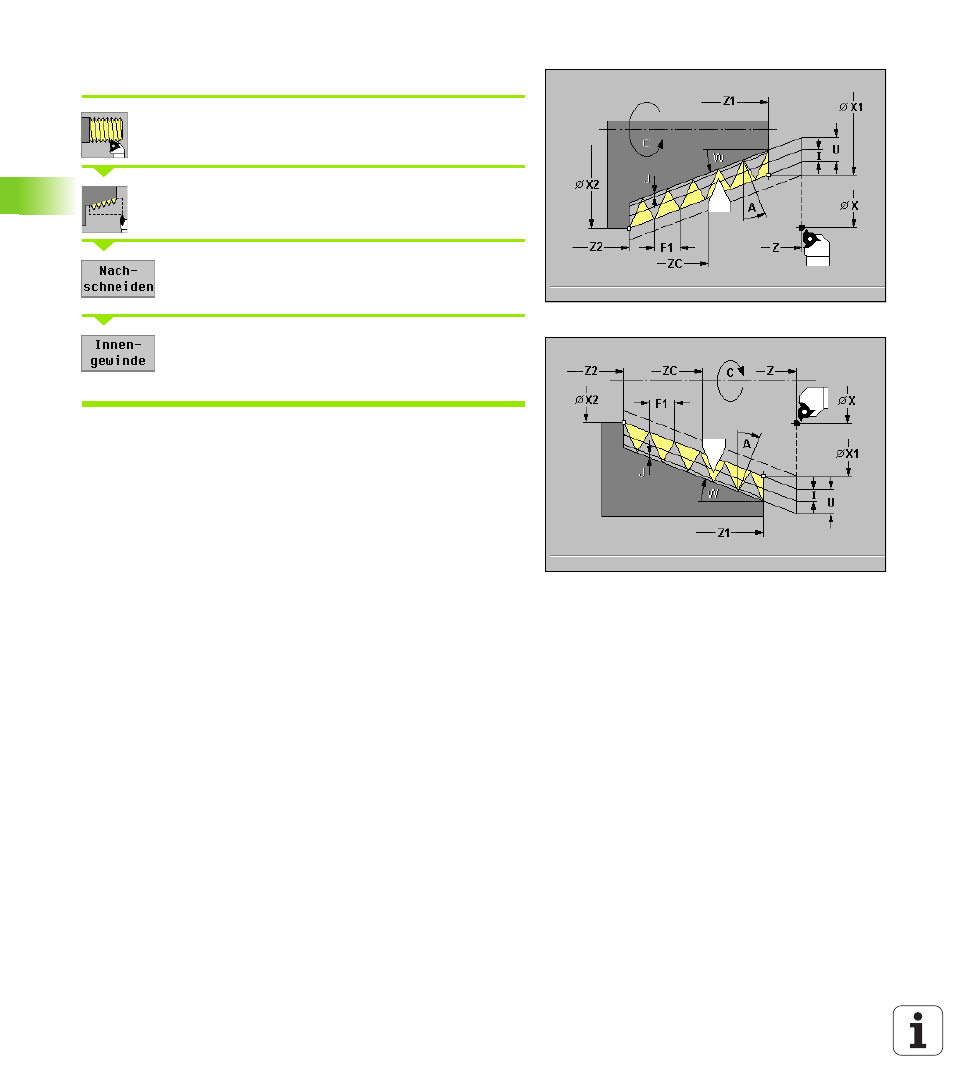

Kegelgewinde nachschneiden
„Gewindeschneiden“ wählen
„Kegelgewinde“ wählen
Nachschneiden zuschalten
Softkey Innengewinde
Ein: Innengewinde
Aus: Außengewinde
Der Zyklus schneidet ein ein- oder mehrgängiges Kegel-Außen- oder
Innengewinde. nach. Da das Werkstück bereits ausgespannt war,
muss die MANUALplus die exakte Lage des Gewindes kennen. Dazu
stellen Sie die Schneidenspitze des Gewindewerkzeugs mittig in
einen Gewindegang und übernehmen diese Positionen in die Parame-
ter „C“ und „ZC“ (Softkey Übernahme Position). Der Zyklus errech-
net aus diesen Werten den Spindelwinkel am „Startpunkt Z“.
Zyklusparameter
8
X1, Z1 Startpunkt
Gewinde (ohne Vorlauf)
8
X2, Z2 Endpunkt Gewinde
(ohne Nachlauf)
8
C gemessener Winkel
8
ZC gemessene Position
8
F1 Gewindesteigung
(= Vorschub)
8
U Gewindetiefe
keine Eingabe: wird errechnet
Außengewinde: U=0.6134*F1
Innengewinde: U=–0.5413*F1
8
I 1. Schnitttiefe
I<U: erster Schnitt mit „I“ – jeder weitere Schnitt: Reduzierung
der Schnitttiefe bis auf „J“
I=U: ein Schnitt
keine Eingabe: wird aus U und F1 berechnet
8
A Zustellwinkel
(default: 30°):
Bereich: –60° < A < 60°
A<0: Zustellung von linker Flanke
A>0: Zustellung von rechter Flanke
8
W Kegelwinkel:
Bereich: –60° < A < 60°
8
J Restschnitttiefe
– default: 1/100 mm
