4.8 F
räszyklen

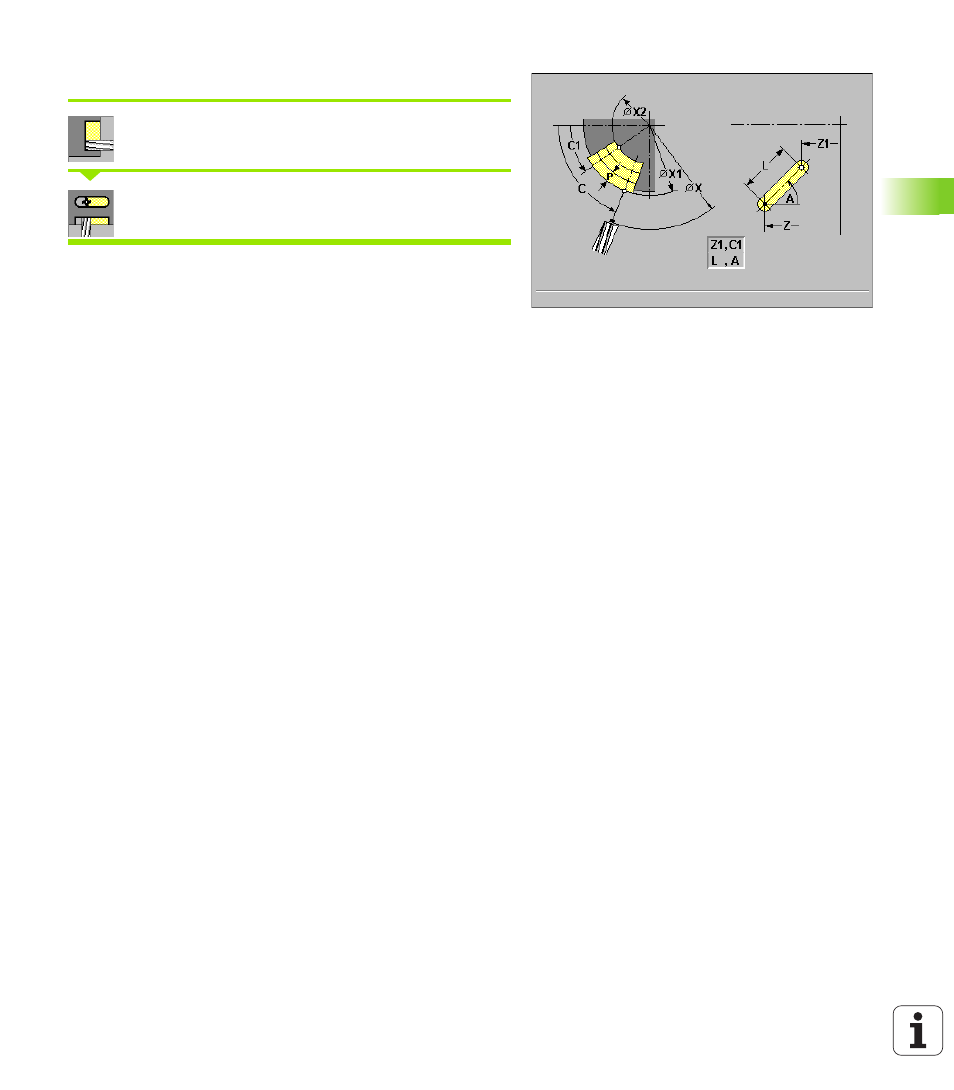

Nut radial
„Fräsen“ wählen
„Nut radial“ wählen
Der Zyklus erstellt eine Nut auf der Mantelfläche. Die Nutbreite ent-
spricht dem Fräserdurchmesser.
Zyklusparameter
8
X, Z Startpunkt
8
C Spindelwinkel
(C-Achsposition) – default: aktueller Spindelwinkel
8
C1 Winkel Nutzielpunkt
– default: Spindelwinkel C
8
X1 Fräsoberkante
(Durchmessermaß) – default: Startpunkt X
8
Z1 Nutzielpunkt
8
X2 Fräsgrund
8
L Nutlänge
8
A Winkel zur Z-Achse
– default: 0
8
P Zustelltiefe
– default: gesamte Tiefe in einer Zustellung
8
FZ Zustellvorschub
– default: aktiver Vorschub
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
Parameterkombinationen für Position und Lage der Nut: siehe Hilfe-
Zyklusausführung
1
schaltet die C-Achse ein und positioniert im Eilgang auf „Spindel-
winkel C“ (nur im Modus „Einlernen“)
2
fährt im Eilgang auf „Anfangspunkt Nut X, Z“, wenn definiert
3
stellt mit Vorschub „FZ“ zu
4
fräst mit programmiertem Vorschub bis „Endpunkt Nut“
5
zieht auf den „Anfangspunkt X“ zurück
