HEIDENHAIN MANUALplus 4110 129
4.5 St
ec
hzyklen
4.5 Stechzyklen
Zerspan- und Zustellrichtung bei Stechzyklen
Die MANUALplus ermittelt die Zerspan- und Zustell-
richtung aus den Zyklusparametern. Maßgebend sind:
„ normaler Modus: Parameter „Startpunkt X, Z“
(manueller Betrieb „momentane Werkzeugposi-
tion“) und „Konturanfang X1/Konturende Z2“
„ erweiterter Modus: Parameter „Anfangspunkt
Kontur X1, Z1“ und „Endpunkt Kontur X2, Z2“
„ ICP-Zyklen: Parameter „Startpunkt X, Z“ (manuel-
ler Betrieb „momentane Werkzeugposition“) und
„Startpunkt ICP-Kontur“
Freistichlage
Die MANUALplus ermittelt die Lage des Freistichs
aus den Zyklusparametern „Startpunkt X, Z“ (manuel-
ler Betrieb: „momentane Werkzeugposition“) und
„Eckpunkt Kontur X1, Z1“.

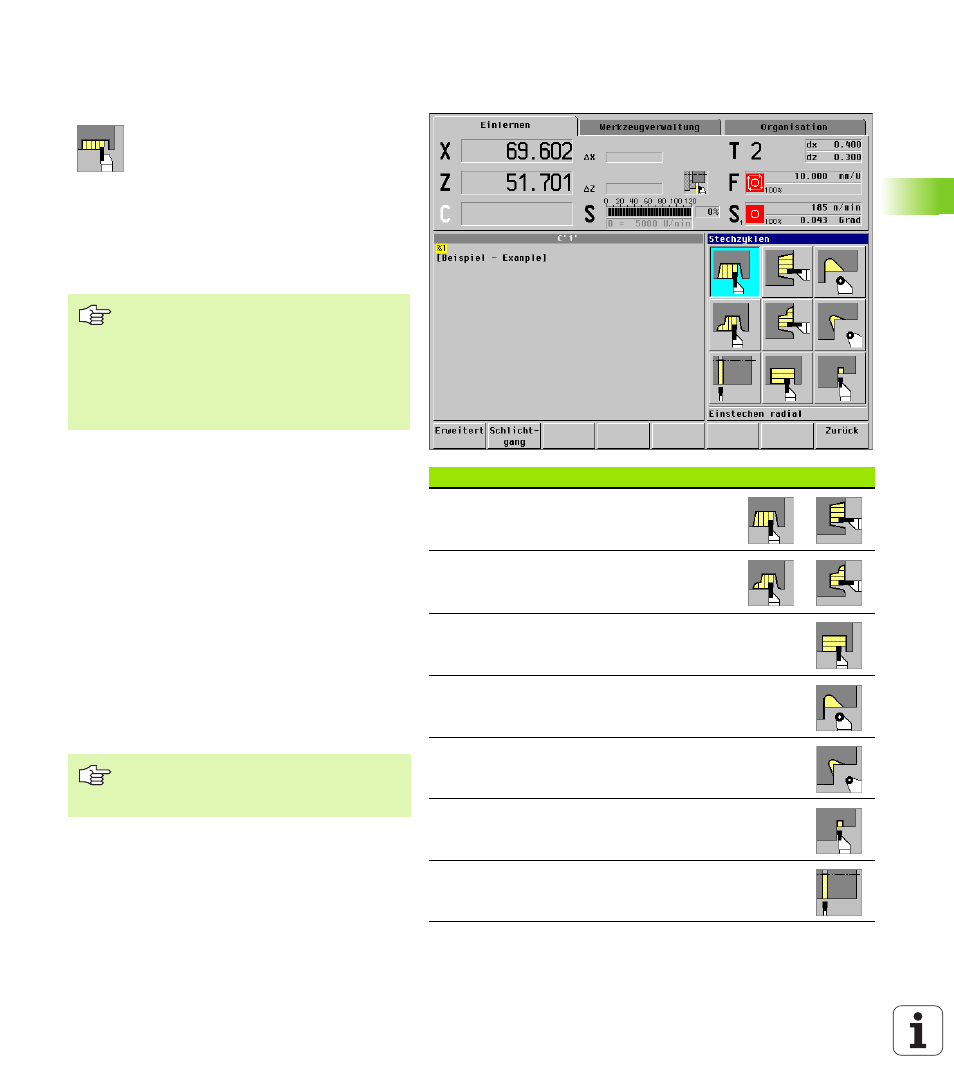

Stechzyklen Symbol
Einstechen radial/axial
Stech- und Schlichtzyklen für einfache Kontu-
ren
Einstechen radial/axial ICP
Stech- und Schlichtzyklen für beliebige Kontu-
ren
Stechdrehen radial/axial
Stechdreh- und Schlichtzyklen für einfache
und beliebige Konturen
Freistechen H
Freistich „Form H“
Freistechen K
Freistich „Form K“
Freistechen U
Freistich „Form U“
Abstechen
Zyklus zum Abstechen des Drehteils
Die Gruppe Stechzyklen beinhaltet Ein-
stech-, Stechdreh-, Freistech- und
Abstechzyklen. Einfache Konturen bear-
beiten Sie im „normalen Modus“, kom-
plexe Konturen im „erweiterten
Modus“. ICP-Stechzyklen bearbeiten
beliebige, mit „ICP“ beschriebene Kon-
turen (siehe “ICP-Konturen” auf
Seite 242).
„ Schnittaufteilung: Die MANUALplus
errechnet eine gleichmäßife Zustellung,
die <= „Zustelltiefe P“ ist.
„ Aufmaße: im „erweiterten Modus“
„ Die Schneidenradiuskorrektur wird
durchgeführt (Ausnahme „Freistich
Form K“).
Freistiche werden nur in rechtwinkligen,
achsparallelen Konturecken auf der Längs-
achse ausgeführt.
