262 5 ICP-Programmierung
5.5 ICP
-K
ont
ur
element
e
Dr
ehk
ont

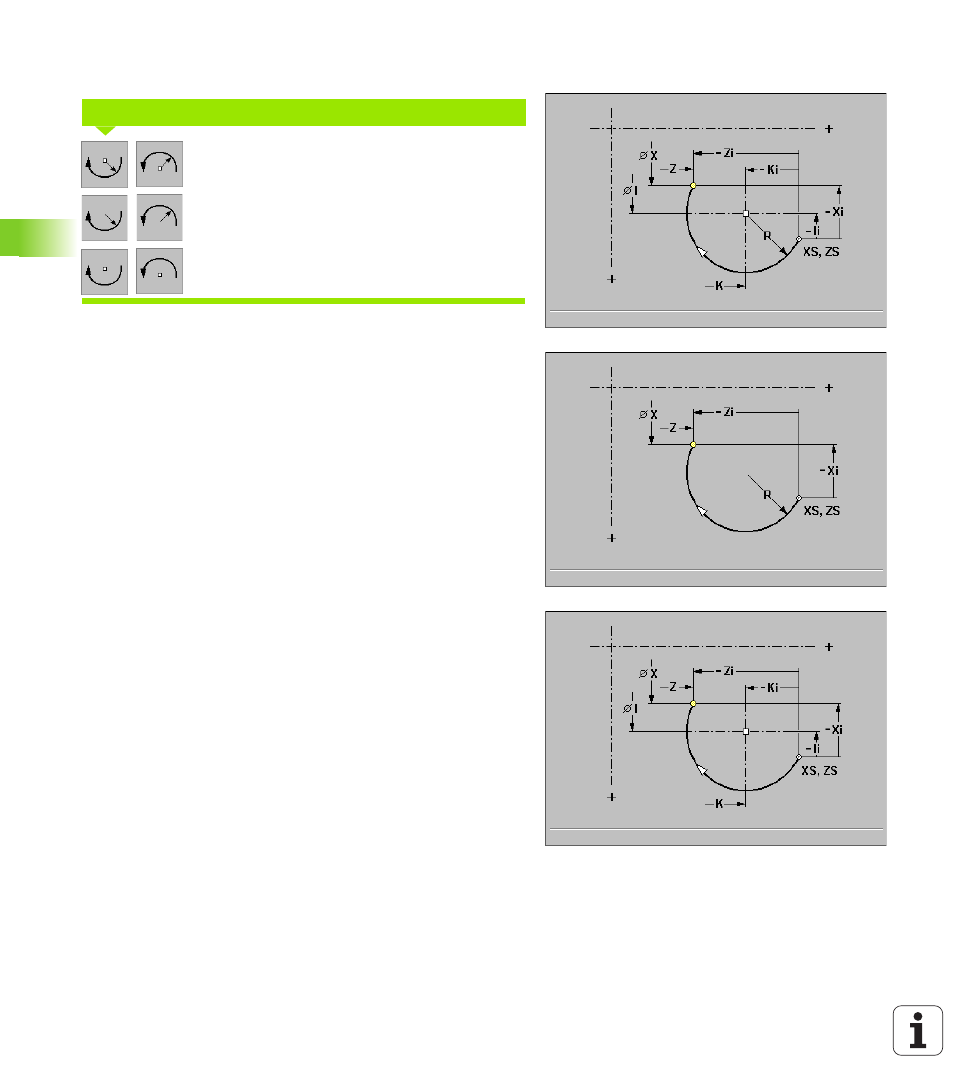

ur Bogeneingabe Drehkontur
Bogen mit Mittelpunkt und Radius
Bogen mit Radius
Bogen mit Mittelpunkt
Sie vermaßen den Kreisbogen und legen den Übergang zum nächsten
Konturelement fest.
Parameter (bei „Bogen mit Radius“ wird der Mittelpunkt – bei
„Bogen mit Mittelpunkt“ der Radius nicht angefordert)
8 XS, ZS Startpunkt in X/Z (= Endpunkt des letzten Elements)
8 X, Z Zielpunkt in X/Z: Endpunkt des Kreisbogens
8 Xi, Zi Zielpunkt in X/Z (inkremental): Abstand Startpunkt – Ziel-
punkt
8 I, K Mittelpunkt in X/Z: Mittelpunkt des Kreisbogens
8 Ii, Ki Mittelpunkt in X/Z (inkremental): Abstand Startpunkt – Mit-
telpunkt
8 R Radius
8 F Sondervorschub
Drehsinn und Art der Vermaßung wählen
