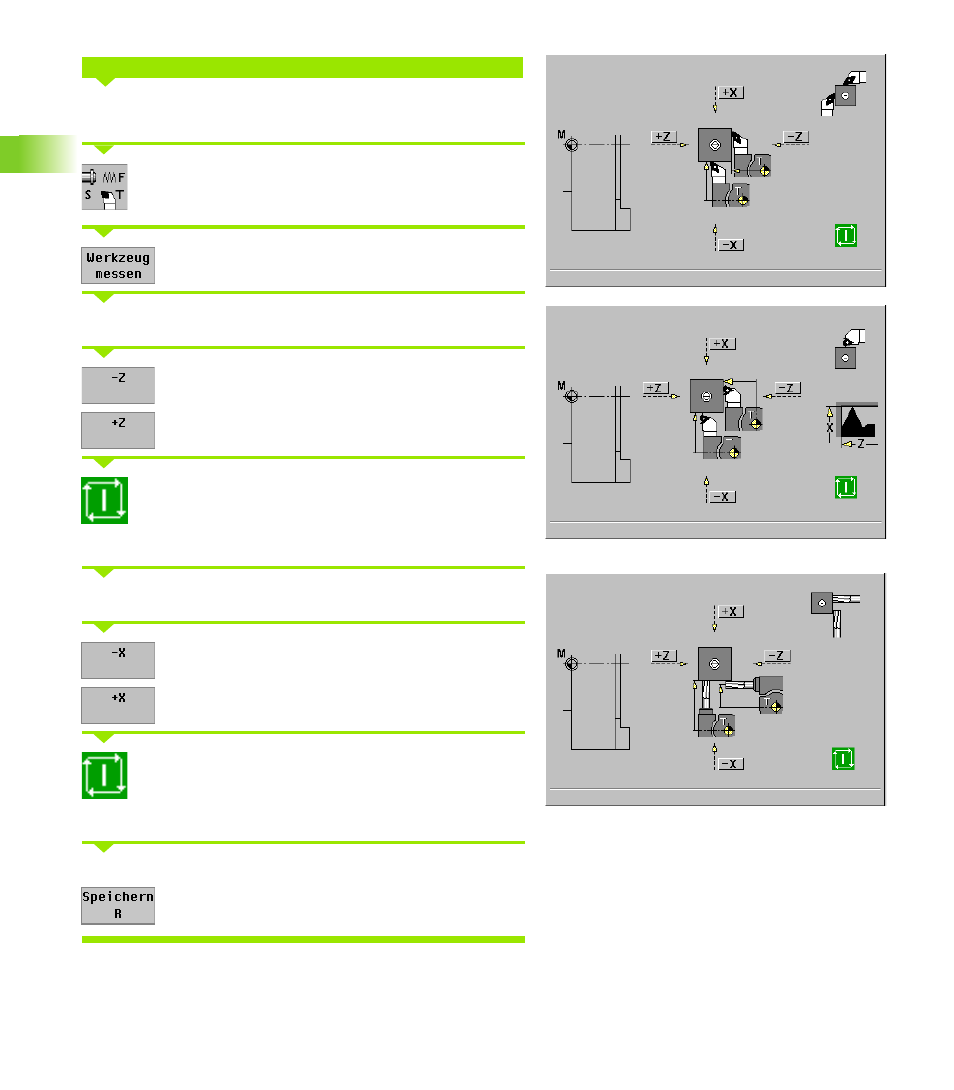

Das zu vermessende Werkzeug in die Werkzeugtabelle eintragen
(siehe “Werkzeugdaten” auf Seite 418)
Werkzeug einsetzen und T-Nummer in „S, F, T set-
zen“ eingeben
Werkzeug messen aktivieren
Werkzeug für erste Mess-Richtung vorpositionieren
Softkey entsprechend der Mess-Richtung drücken
(Beispiel Z-Richtung)
Zyklus-Start drücken – das Werkzeug verfährt in
Mess-Richtung. Beim Auslösen des Messtasters
wird das Einstellmaß ermittelt und gespeichert. Der
Korrekturwert wird gelöscht.
Werkzeug für zweite Mess-Richtung vorpositionieren
Softkey entsprechend der Mess-Richtung drücken
(Beispiel X-Richtung)
Zyklus-Start drücken – das Werkzeug verfährt in
Mess-Richtung. Beim Auslösen des Messtasters
wird das Einstellmaß ermittelt und gespeichert. Der
Korrekturwert wird gelöscht.
Schneidenradius eingeben
Schneidenradius in die Werkzeugtabelle übernehmen
Werkzeugmaße per Messtaster ermitteln
