HEIDENHAIN MANUALplus 4110 49
3.3 Masc
hinendat
en
Spindel
„S“ ist der Kennbuchstabe für Spindeldaten. Abhängig von der Stel-
lung des Softkeys konstante Drehzahl erfolgt die Eingabe in:
„ Umdrehungen pro Minute (konstante Drehzahl)
„ Meter pro Minute (konstante Schnittgeschwindigkeit)
Die Drehzahl wird durch die maximale Spindeldrehzahl begrenzt. Sie
definieren die Drehzahlbegrenzung in „S, F, T setzen“, im Maschinen-
Parameter 805/855 oder in der DIN-Programmierung mit dem Befehl
G26.
Die Drehzahlbegrenzung gilt solange, bis sie von einer anderen Dreh-
zahlbegrenzung überschrieben wird.
Mit dem Drehzahl-Korrektur-Regler (Speed-Override) ändern Sie die
Spindeldrehzahl (Bereich: 50% bis 150%).
Die tiefgestellte Zahl hinter dem Kennbuchstaben „S“ zeigt die
Getriebestufe an.

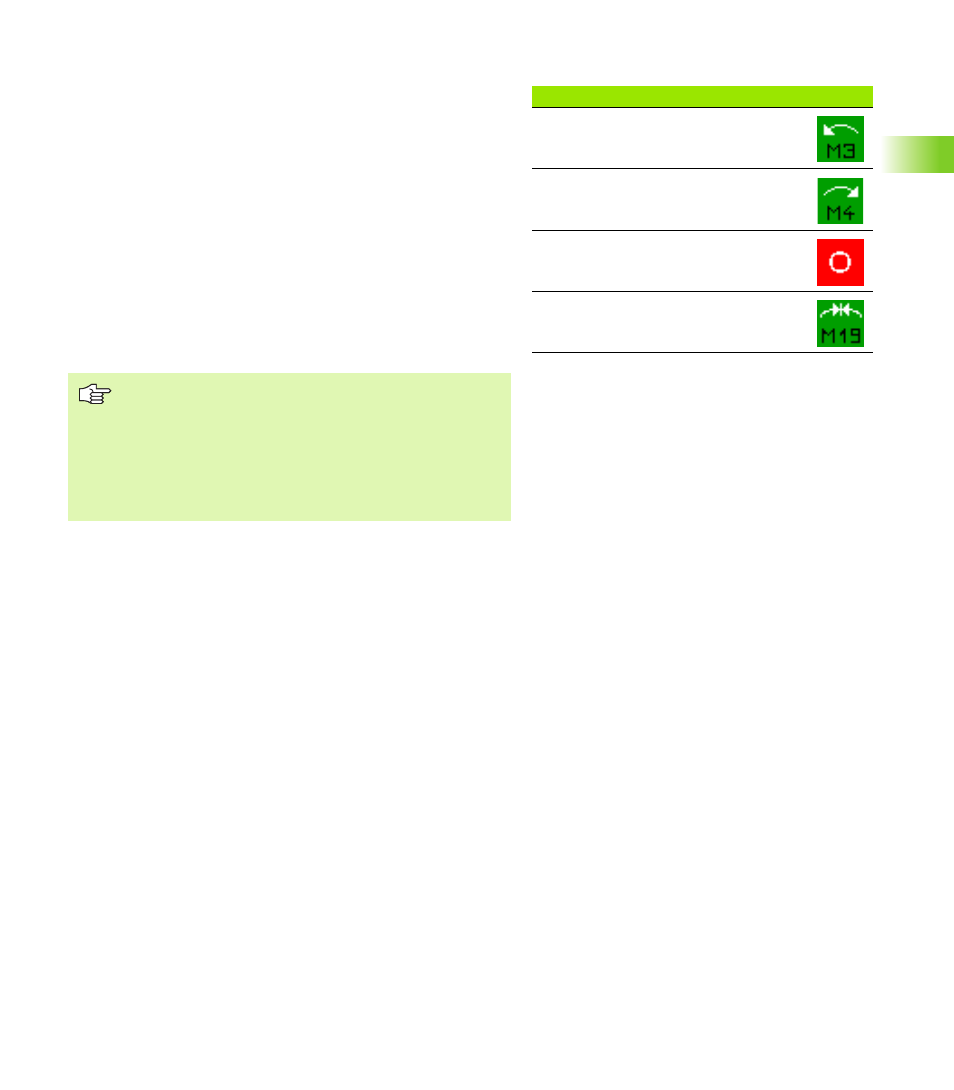

Spindelsymbole (S-Anzeige) Symbol
Spindeldrehrichtung M3
Spindeldrehrichtung M4
Spindel gestoppt
Spindel ist in Lageregelung (M19)
„ Bei konstanter Schnittgeschwindigkeit errechnet die
MANUALplus die Spindeldrehzahl in Abhängigkeit von
der Position der Werkzeugspitze. Bei kleinerem Durch-
messer erhöht sich die Spindeldrehzahl, wobei die
„maximale Spindeldrehzahl“ nicht überschritten wird.
„ Die Spindelsymbole zeigen die Drehrichtung aus Sicht
eines Bedieners, der vor der Maschine steht und auf die
Spindel schaut.
