9.3 ICP
-Beispiel „Matr
iz
e
“
9.3 ICP-Beispiel „Matrize“
Das Beispiel erläutert die Erstellung einer Matrize mit Hilfe der ICP-

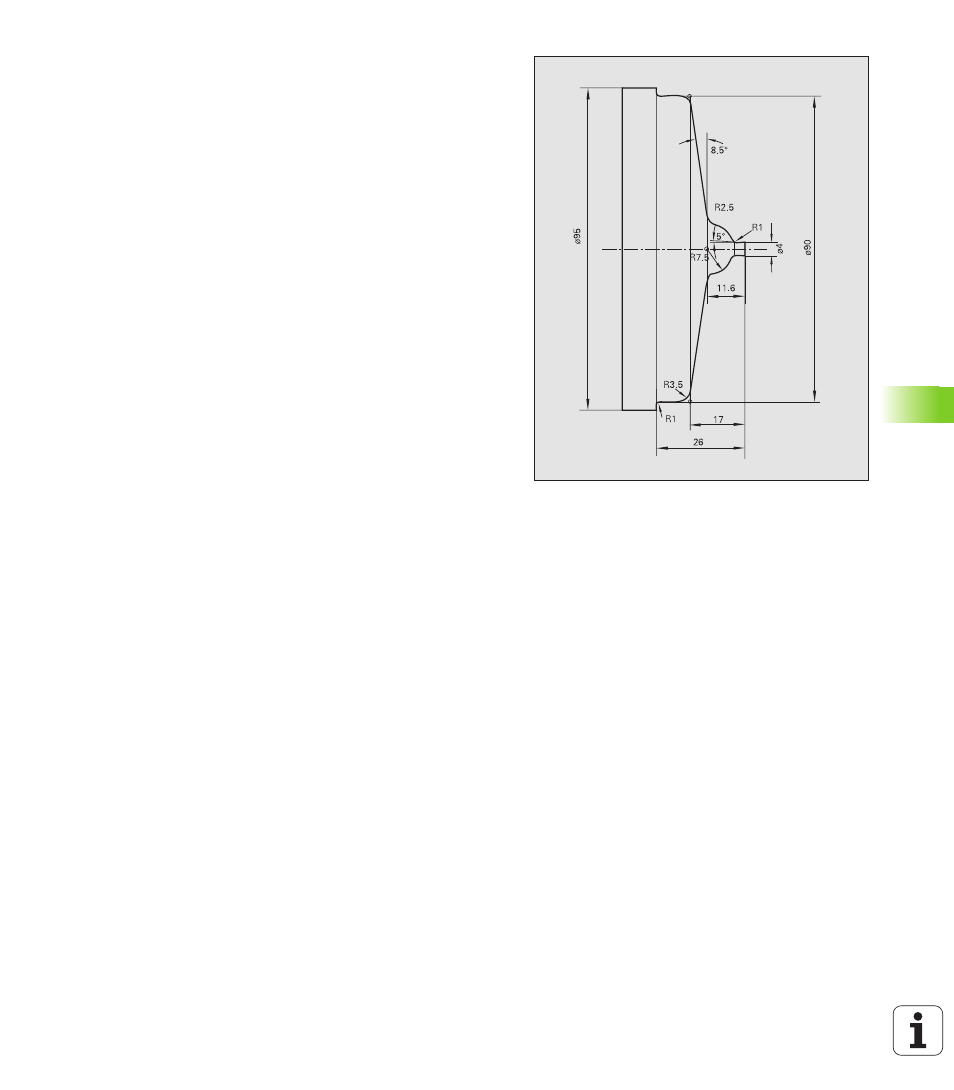

Programmierung. Ausgehend von der Fertigungszeichnung werden
die einzelnen Arbeitsschritte zur Erstellung der ICP-Kontur und zum
Einbinden der Kontur in ICP-Zyklen vorgestellt.
Am Ende der Bearbeitung stehen die ICP-Konturbeschreibung und das
Zyklenprogramm zur Verfügung.
Die Bearbeitung erfolgt mit ICP-Planzyklen.
Eingesetzte Werkzeuge
„ Schruppwerkzeug:
„ Position T1
„ WO = 1 Werkzeugorientierung
„ A = 93° Einstellwinkel
„ B = 55° Spitzenwinkel
„ R = 0,8 Werkzeugradius
„ Schlichtwerkzeug:
„ Position T2
„ WO = 1 Werkzeugorientierung
„ A = 93° Einstellwinkel
„ B = 55° Spitzenwinkel
„ R = 0,5 Werkzeugradius
Arbeitsablauf
8 Rohteil einspannen (Durchmesser 95 mm, Länge 100 mm)
8 Maschine einrichten
– Werkstück-Nullpunkt festlegen
– Werkzeugmaße ermitteln
8 auf „Einlernen“ wechseln
8 Positionierzyklen für Werkzeugwechsel eingeben
8 ICP-Kontur erstellen
8 ICP-Kontur in Schrupp- und Schlichtzyklus einbinden
