HEIDENHAIN MANUALplus 4110 99
4.4 Abspanzyklen

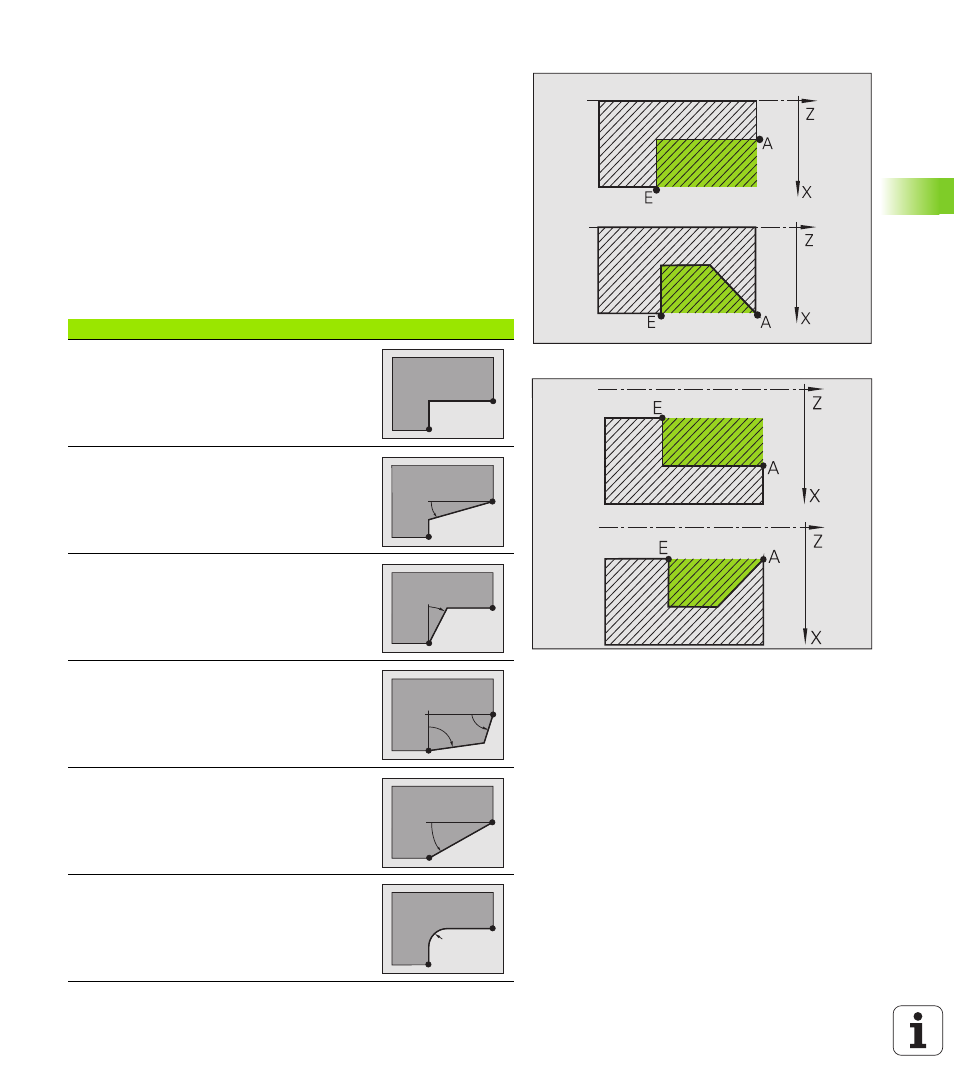

Werkzeugposition
Beachten Sie die Werkzeugposition (Startpunkt X, Z) vor Zyklusausfüh-
rung bei erweiterten Abspanzyklen. Die Regeln gelten für alle Zerspan-
und Zustellrichtungen und für Schruppen und Schlichten (siehe Bei-
spiele für Längszyklen – Bilder rechts)
„ Der Startpunkt darf nicht in dem schraffierten Bereich liegen.
„ Der Zerspanungsbereich beginnt ab „Startpunkt X, Z“, wenn das
Werkzeug „vor“ dem Konturabschnitt steht. Andernfalls wird nur
der definierte Konturabschnitt zerspant.
„ Liegt bei einer Innenbearbeitung der „Startpunkt X, Z“ oberhalb der
Drehmitte, wird nur der definierte Konturabschnitt zerspant.
(A = Anfangspunkt Kontur X1, Z1; E = Endpunkt Kontur X2, Z2)
Konturformen
Konturelemente bei Abspanzyklen
Normaler Modus
rechteckigen Bereich zerspanen
Erweiterter Modus
Schräge am Konturanfang
Erweiterter Modus
Schräge am Konturende
Erweiterter Modus
Schrägen am Konturanfang und -ende mit
Winkel > 45°
Erweiterter Modus
Eine Schräge (durch Eingabe von „Anfangs-
punkt Kontur“, „Endpunkt Kontur“ und
„Anfangswinkel“)
Erweiterter Modus
Verrundung
