Muster linear Mantel G744

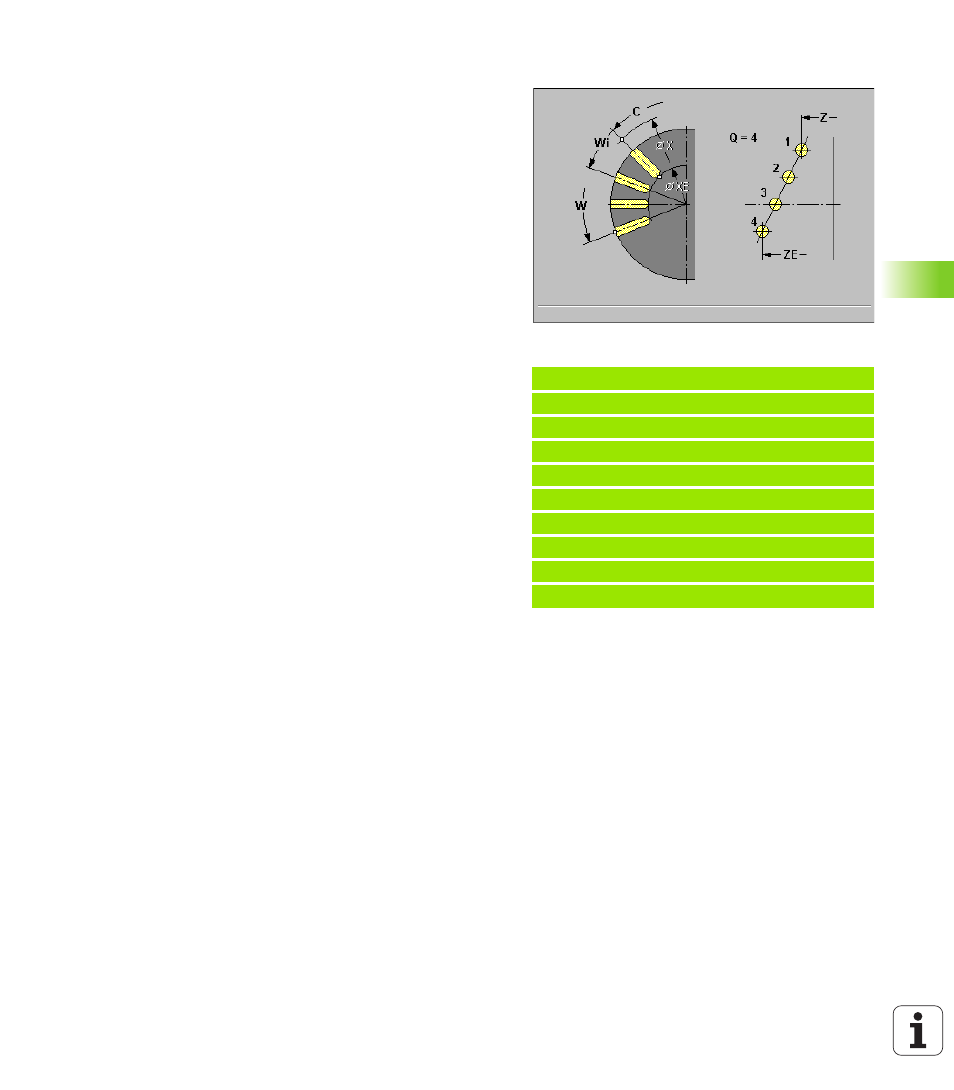

G744 erstellt ein lineares Bohr- oder Figurmuster mit gleichmäßigen
Abständen auf der Mantelfläche.
Parameterkombinationen zur Definition des Anfangspunktes bzw. der
Muster-Positionen:
Anfangspunkt Muster: Z und C
Muster-Positionen:
W und Q
Wi und Q
Geben Sie „XE“ nicht an, wird der Bohr-/Fräszyklus oder die Figurbe-
schreibung des nächsten NC-Satzes herangezogen. Mit diesem Prin-
zip kombinieren Sie die Musterbeschreibung mit Bohrzyklen (G71,
G74, G36) oder Fräsbearbeitungen (Figurdefinitionen G314, G315,
G317).
Parameter
8
Z Anfangspunkt
(Polarkoordinaten)
8
C Anfangswinkel
(Polarkoordinaten)
8
X Anfangspunkt
Bohrung/Fräsbearbeitung (Durchmessermaß)
8
XE Endpunkt
Bohrung/Fräsbearbeitung (Durchmessermaß)
8
ZE Endpunkt
Muster (default: Z)
8
W Endwinkel
Muster – keine Eingabe: Bohrungen/Figuren werden
gleichmäßig auf dem Umfang angeordnet
8
Wi Endwinkel:
Winkelinkrement – Abstand zur nächsten Position
8
Q Anzahl
Bohrungen/Figuren (default: 1)
Beispiel: G744
%744.nc
[G744]
N1 T60 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G744 X102 Z-10 ZE-35 C0 W270 Q5
N6 G71 X102 K7
N7 M15
ENDE
