Voraussetzung bei Werkzeuginformationen: die Variablen müssen
per Werkzeugaufruf im NC-Programm „definiert“ sein.
Die Belegung der Variablen #519..#521 ist vom Werkzeugtyp
abhängig.
#-Variable Werkzeug-Informationen
#514 Werkzeugtyp:
„ 1: Drehwerkzeuge
„ 2: Stechwerkzeuge
„ 3: Gewindewerkzeuge
„ 4: Bohrer
„ 5: Gewindebohrer
„ 6: Fräswerkzeuge
#515 Werkzeugorientierung:
#519 bei Werkzeugtyp 6: Anzahl Zähne (K)
#520 bei Werkzeugtyp:
„ 1, 2: Schneidenradius (R)
„ 6: Fräserdurchmesser (I)
#521 bei Werkzeugtyp 2: Schneidenbreite
(K)
#522 Werkzeuglage (Bezug: Bearbeitungs-
richtung des Werkzeugs):
„ 0: auf der Kontur
„ 1: rechts der Kontur
„ – 1: links der Kontur
#523..#524 Einstellmaße (Z, X)

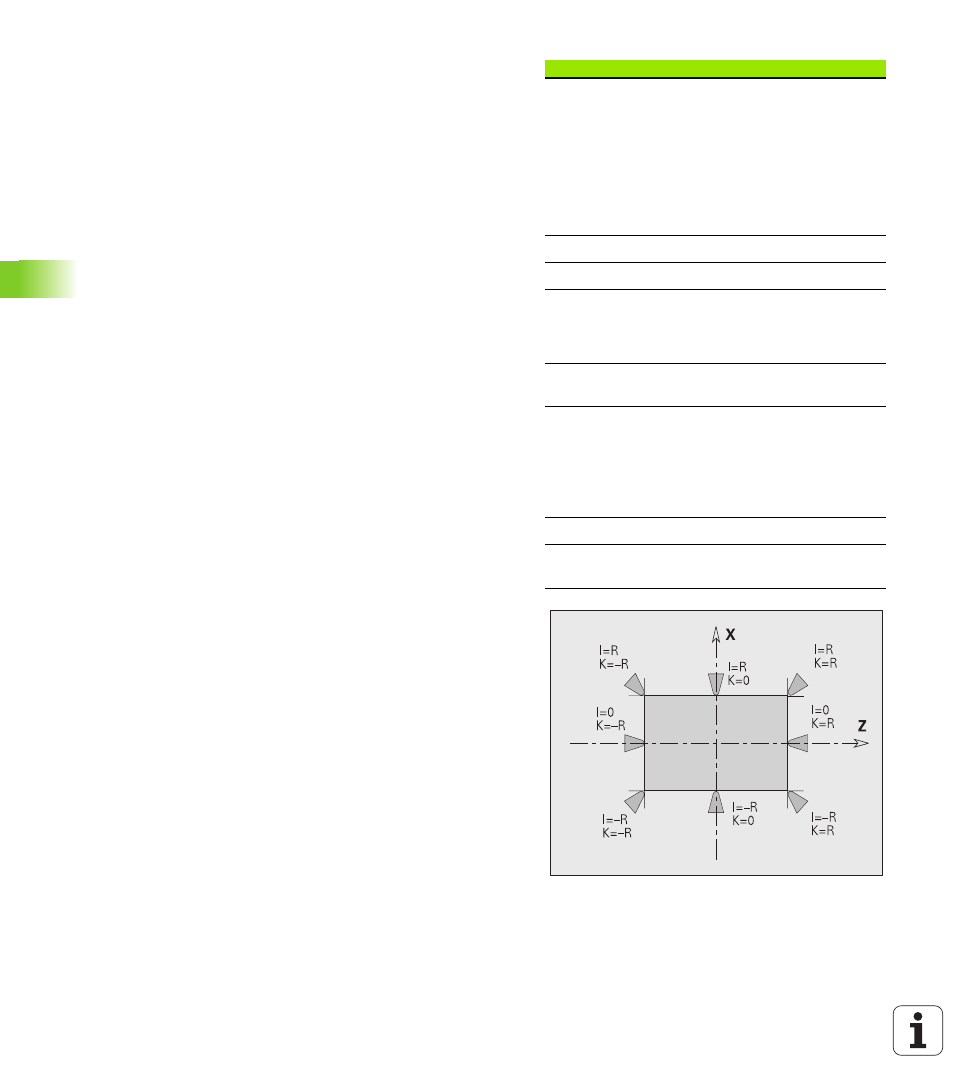

#526..#527 Lage des Schneidenmittelpunktes I, K
(siehe Bild unten)
