Figurdefinition Rechteck Mantelfläche G315

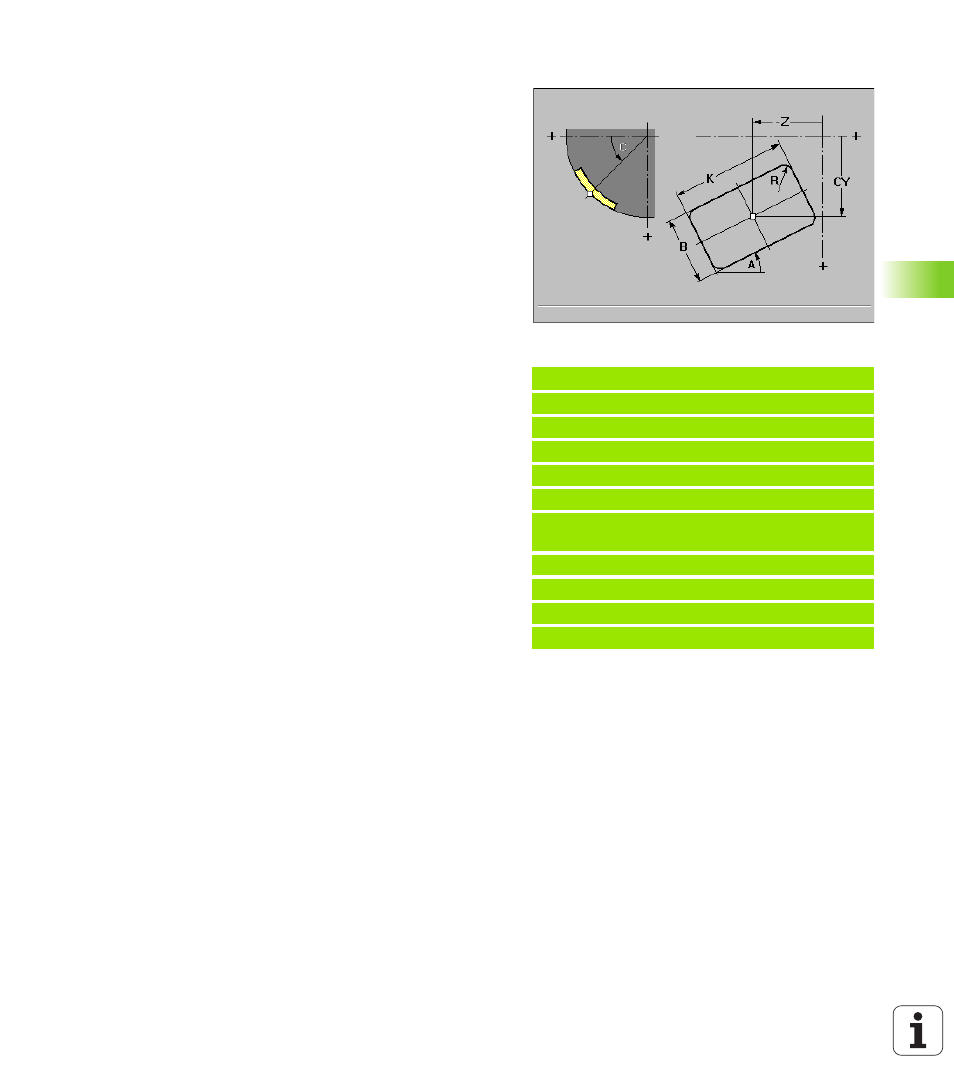

G315 definiert ein Rechteck auf der Mantelfläche. Die Figur program-
mieren Sie in Kombination mit G794.
Parameter
8 Z Mittelpunkt
8 CY Mittelpunkt als Streckenmaß (Bezug: G120-Referenzdurchmes-
ser)
8 C Mittelpunkt Winkel des Mittelpunktes – Winkelrichtung: siehe
Hilfebild
8 A Winkel – Bezug: siehe Hilfebild
8 K Länge des Rechtecks
8 B Höhe (Breite) des Rechtecks
8 R Fase/Verrundung
„ R<0: Fasenlänge
„ R>0: Verrundungsradius
Beispiel: G315
%315.nc
[G315]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N6 G315 Z-35 C0 A5 K30 B15 R3
N7 G80
N8 M15
ENDE
