HEIDENHAIN MANUALplus 4110 337
6.15 Gewindezyklen

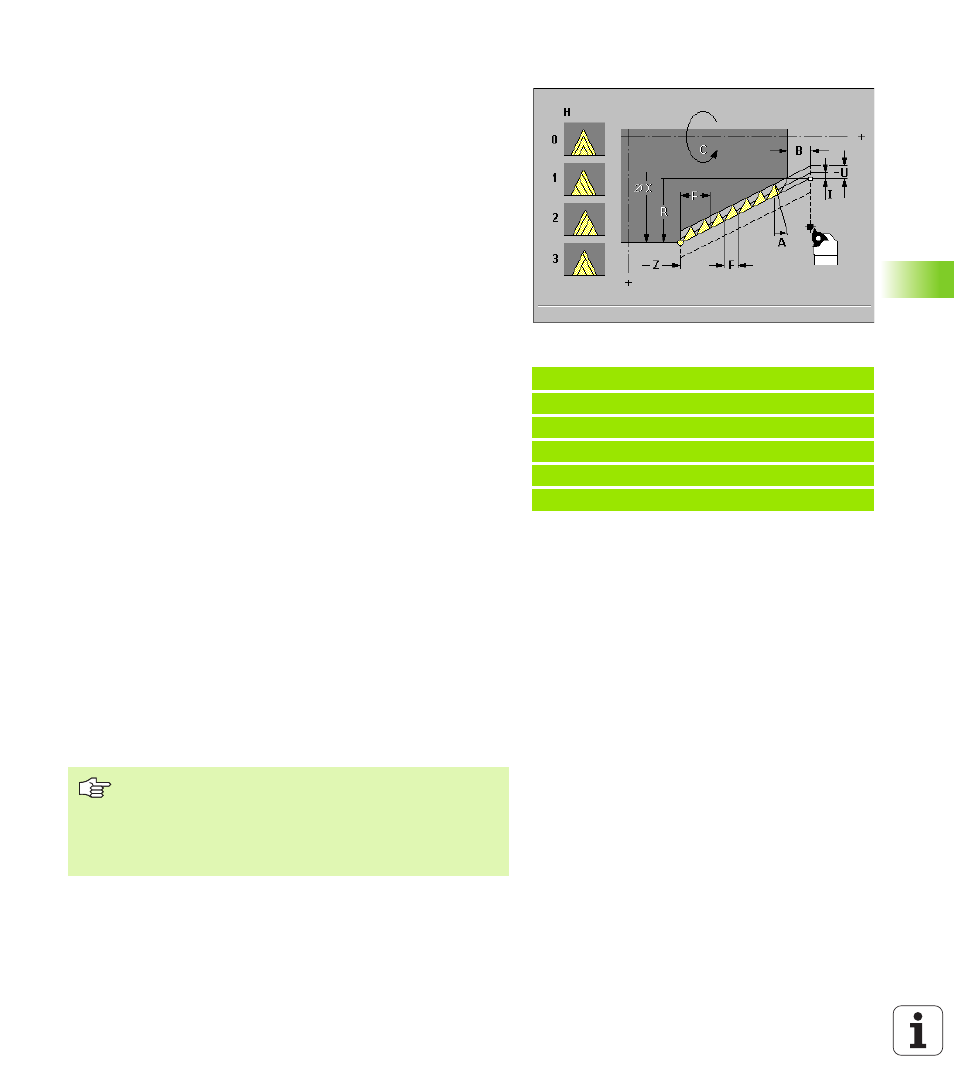

Einfacher Gewindezyklus G32
G32 erstellt ein einfaches Gewinde in beliebiger Richtung und Lage
(Längs-, Kegel- oder Plangewinde; Innen- oder Außengewinde). Das
Gewinde beginnt an der aktuellen Werkzeugposition und endet im
„Endpunkt X, Z“.
Parameter
8 X Endpunkt Gewinde (Durchmessermaß)
8 Z Endpunkt Gewinde
8 F Gewindesteigung
8 U Gewindetiefe
„ U>0: Innengewinde
„ U<=0: Außengewinde (Längs- und Stirnseite)
„ U= +999 oder –999: Gewindetiefe wird berechnet
8 I maximale Zustellung
8 B Restschnitte (default: 0)
„ B=0: Aufteilung des „letzten Schnitts" in 1/2-, 1/4-, 1/8- und 1/8-
Schnitt.
„ B=1: ohne Restschnittaufteilung
8 Q Anzahl Leerdurchläufe nach dem letzten Schnitt (default: 0)
8 K Auslauflänge am Endpunkt des Gewindes (default: 0)
8 W Kegelwinkel (default: 0): Lage des Gewindes in Bezug zur Längs-
oder Planachse. Bei abfallendem Kegelgewinde ist W negativ.
Bereich: –45° < W < 45°
8 C Startwinkel : Position der Hauptspindel beim Gewindestart
(default : 0°)
8 H Versatzart (default: 0)
„ H=0: ohne Versatz
„ H=1: Versatz von links in Richtung Gewindegrund
„ H=2: Versatz von rechts in Richtung Gewindegrund
„ H=3: Versatz abwechselnd rechts/links (Zickzack)
Innen- oder Außengewinde: siehe Vorzeichen von „U“
Zustellungen: Wenn U/I einen Rest ergibt, gilt dieser „Rest" für die
erste Zustellung. Der „letzte Schnitt" wird in 1/2-, 1/4-, 1/8- und 1/8-
Schnitt aufgeteilt.
Beispiel: G32
%32.nc
[G32]
N1 T45 G97 S800 M3
N2 G0 X16 Z4
N3 G32 X16 Z-29 F1.5 U-0.9 I0.2
ENDE
„ Plangewinde werden mit Stechwerkzeugen erstellt
„ „Zyklus-Stop“ wirkt am Ende eines Gewindeschnitts
„ Vorschub- und Spindeloverride sind während der
Zyklusausführung nicht wirksam
„ Vorsteuerung ist ausgeschaltet
