Linear Mantelfläche G111
Geometriebefehl: G111 definiert eine Strecke in einer Mantelflächen-
kontur.
Bearbeitungsbefehl: Das Werkzeug verfährt linear im Vorschub zum
„Endpunkt".
Parameter
8
Z Endpunkt
– default: aktuelle Z-Position
8
C Endwinkel

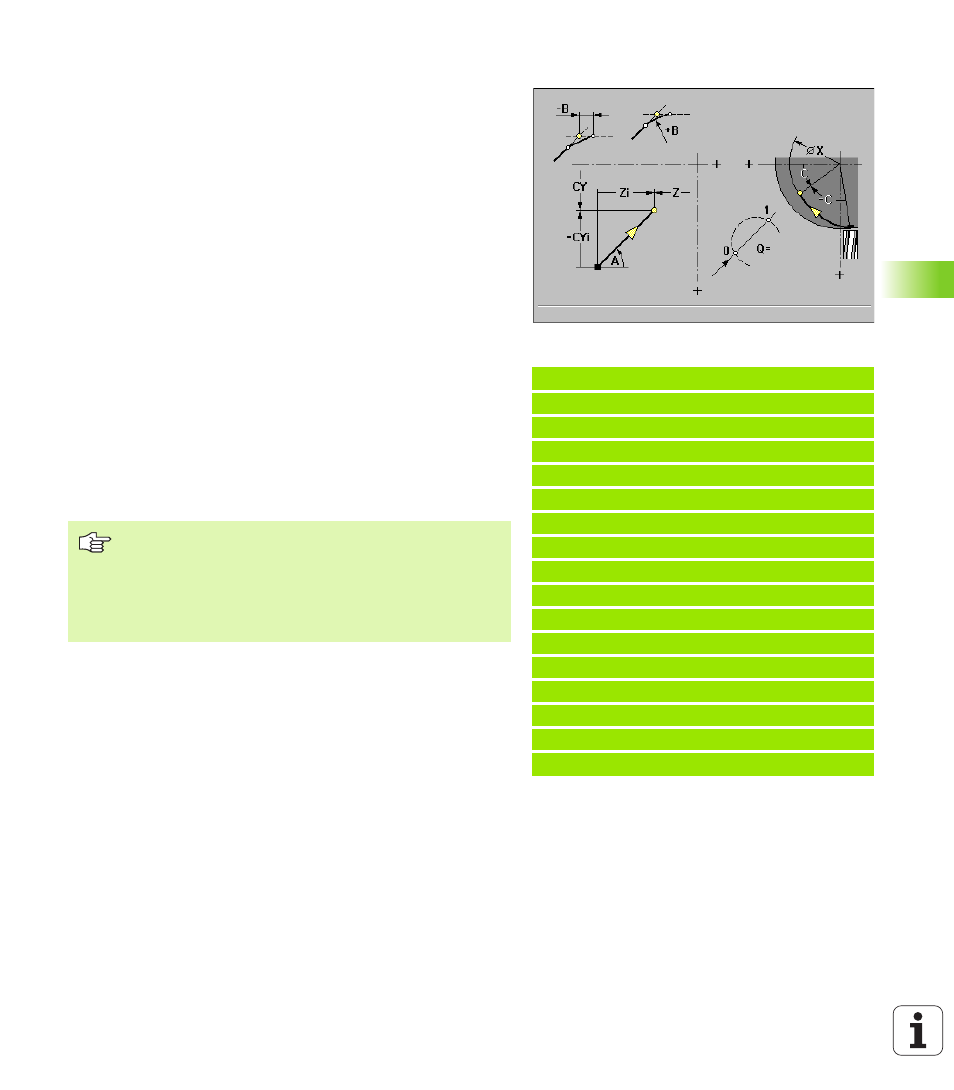

– Winkelrichtung: siehe Hilfebild
8
CY Endpunkt
als Streckenmaß (Bezug: G120-Referenzdurchmesser)
8
A Winkel
– Bezug: siehe Hilfebild
8
Q Schnittpunkt
(default: Q=0): Ergeben sich bei der Berechnung
des Endpunktes zwei Lösungsmöglichkeiten, definiert „Q“ den
Endpunkt.
8
B Fase/Verrundung
: Übergang zum nächsten Konturelement. Pro-
grammieren Sie den theoretischen Endpunkt des Konturelements,
wenn Sie eine Fase/Verrundung angeben.
B keine Eingabe: tangentialer Übergang
B=0: nicht tangentialer Übergang
B>0: Radius der Rundung
B<0: Breite der Fase
8
X Endpunkt:
Zustellung (Durchmessermaß) – (default: aktuelle X-
Position)
Beispiel: G111
%111.nc
[G111, G120]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
ENDE
Definieren Sie den Endpunkt entweder mit „C“oder
„CY“.
nur bei G111 als Geometriebefehl zugelassen: Parame-
ter Q, B
nur bei G111 als Bearbeitungsbefehl zugelassen: Para-
meter X
