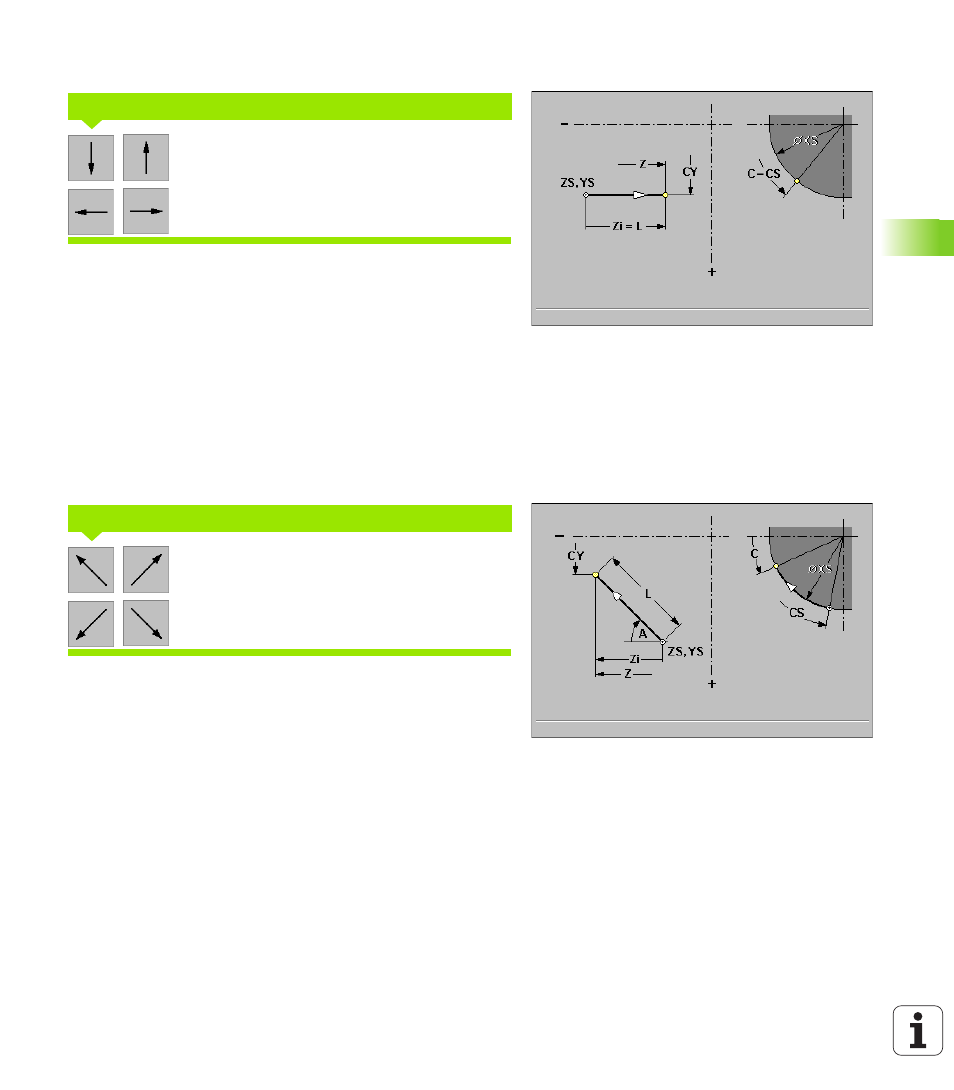

Linieneingabe Mantelfläche
Richtung der Linie wählen
Sie vermaßen die Linie und legen den Übergang zum nächsten Kontur-
element fest.
Parameter
8
ZS, YS Startpunkt
(YS als Streckenmaß – Bezug: Durchmesser XS)
8
CS Startpunkt
als Winkelmaß
8
XS
Abwicklungsdurchmesser
8
Z Zielpunkt
8
CY Zielpunkt
als Streckenmaß (Bezug: Durchmesser XS)
8
C Zielpunkt
als Winkelmaß
8
L Länge der Linie
8
F Sondervorschub
Richtung der Linie wählen
Sie vermaßen die Linie und legen den Übergang zum nächsten Kontur-
element fest.
Parameter
8
ZS, YS Startpunkt
(YS als Streckenmaß – Bezug: Durchmesser XS)
8
CS Startpunkt
als Winkelmaß
8
XS
Abwicklungsdurchmesser
8
Z Zielpunkt
8
CY Zielpunkt
als Streckenmaß (Bezug: Durchmesser XS)
8
C Zielpunkt
als Winkelmaß
8
A Winkel zur Z-Achse
– Winkelrichtung siehe Hilfebild
8
L Länge der Linie
8
F Sondervorschub
Vertikale/Horizontale Linien
Linie im Winkel
