Freistich DIN 509 E
„Gewindeschneiden“ wählen
„Freistich DIN 509 E“ wählen
Softkey mit Rücklauf:
Aus: Werkzeug bleibt am Ende des Zyklus stehen

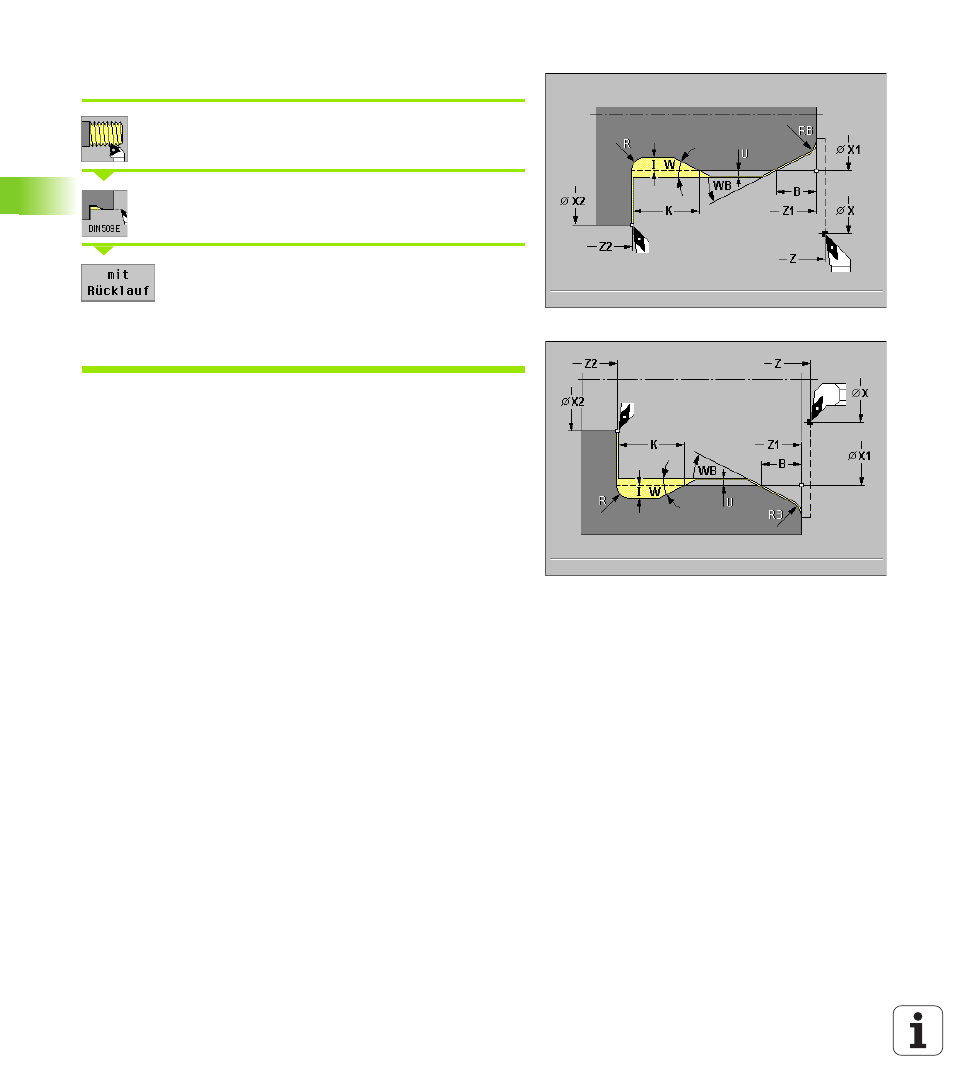

(Bilder rechts)
Ein: Werkzeug fährt auf den Startpunkt zurück (Bilder
Folgeseite)
Der Zyklus fertigt den Freistich DIN 509 Form E, einen Zylinderan-
schnitt, den vorgelagerten Zylinder und die anschließende Planfläche.
Für den Bereich des Zylinders können Sie ein Schleifaufmaß definie-
ren. Der Zylinderanschnitt wird ausgeführt, wenn Sie „B“ oder „RB“
angeben.
Zyklusparameter
8
X, Z Startpunkt
8
X1, Z1 Startpunkt Zylinder
8
X2, Z2 Endpunkt Planfläche
8
E Reduzierter Vorschub
für das Eintauchen und für den Gewinde-
anschnitt – default: Vorschub F
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
8
I Freistichtiefe
– default: Normtabelle
8
K Freistichlänge
– default: Normtabelle
8
W Freistichwinkel
– default: Normtabelle
8
R Freistichradius
(auf beiden Seiten des Freistichs) – default:
Normtabelle
8
B Zylinderanschnittlänge
– default: kein Gewindeanschnitt
8
WB Anschnittwinkel
– default: 45 °
8
RB Anschnittradius
– default: kein Anschnittradius
8
U Schleifaufmaß
für den Bereich des Zylinders – default: 0
Parameter die Sie angeben, werden unbedingt berücksichtigt – auch
wenn die Normtabelle andere Werte vorsieht. Geben Sie „I, K, W und
R“ nicht an, werden sie aufgrund des Zylinderdurchmessers aus der
Normtabelle ermittelt (siehe “DIN 509 E, DIN 509 F – Freistichparame-
ter” auf Seite 531).
