4 Zyklenprogrammierung
4.5 St
ec
hzyklen
Stechdrehen radial/axial – Erweitert
„Stechzyklen“ wählen
„Stechdrehen“ wählen
„Stechdrehen radial“ (Bilder rechts)
„Stechdrehen axial“ wählen (Bilder Folgeseite)
Erweitert zuschalten

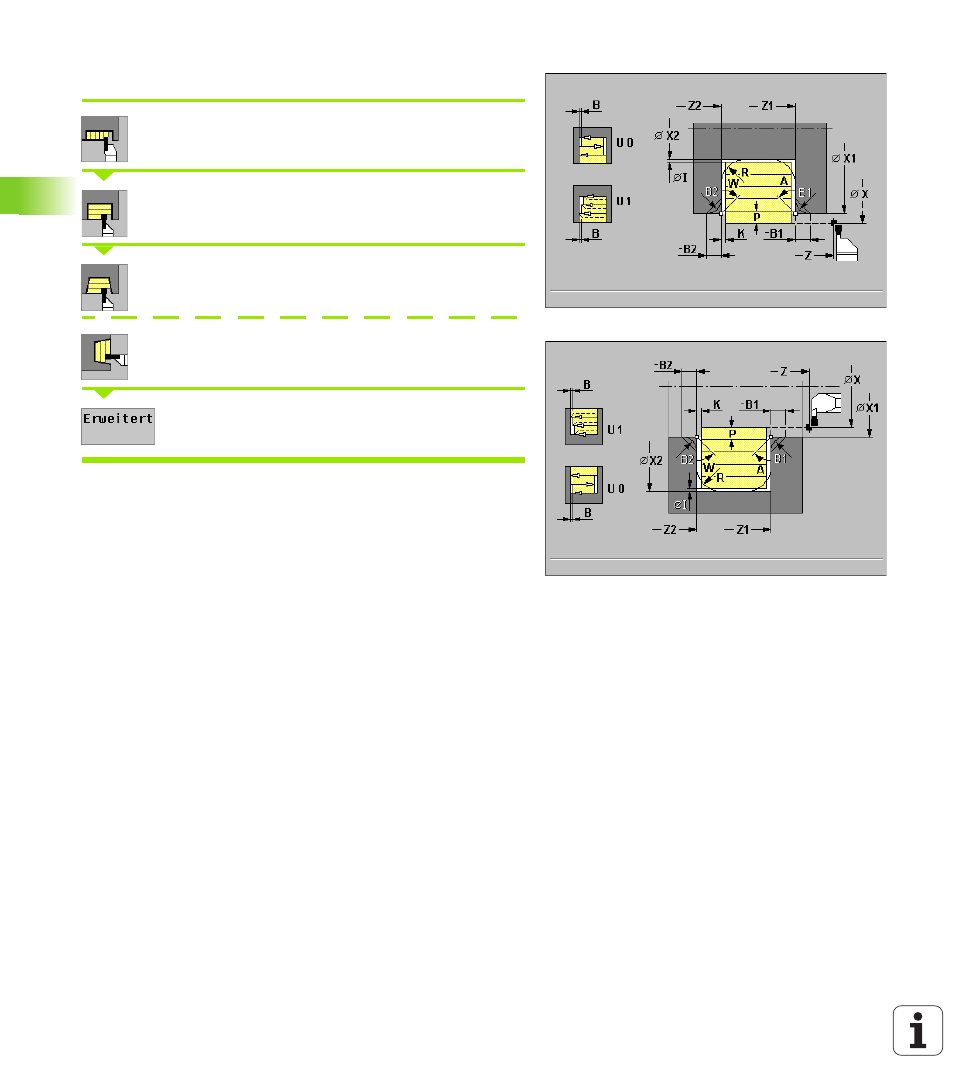

Der Zyklus zerspant den durch „X/Z1“ und „X2, Z2“ beschriebenen
Bereich unter Berücksichtigung der Aufmaße (siehe auch “Stechdre-
hen” auf Seite 143).
Zyklusparameter
8
X, Z Startpunkt
8
X1, Z1 Anfangspunkt Kontur
8
X2, Z2 Endpunkt Kontur
8
P Zustelltiefe:
maximale Zustelltiefe
8
O Einstechvorschub
– default: aktiver Vorschub
8
A Anfangswinkel:
Bereich: 0° <= A < 90°
8
W Endwinkel:
Bereich: 0° <= W < 90°
8
R Verrundung
8
B1, B2 Fase/Rundung
(B1 Konturanfang; B2 Konturende)
B>0: Radius der Rundung
B<0: Breite der Fase
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
8
B Versatzbreite
– default: 0
8
U Drehbearbeitung unidirektional
– default: 0
U=0: bidirektional
U=1: unidirektional (Richtung: siehe Hilfebild)
8
I, K Aufmaß X, Z
