508
9 Beispiele
9.4 ICP
-Beispiel „St
e
c
h
zyklus“
Ecken verrunden
Die Eingabe der Verrundungen erfolgt durch „Überla-
gerung“. Dann wählen Sie die Ecke aus (Ecke vor/
Ecke zurück). Danach definieren Sie den „Rundungs-
radius B“. Die MANUALplus gliedert die Verrundung
in die bestehende ICP-Kontur ein und zeichnet die
„verfeinerte“ Kontur.
Die MANUALplus bietet die nächste Konturecke zur
Auswahl an. In diesem Beispiel werden alle vorhande-
nen Ecken verrundet.

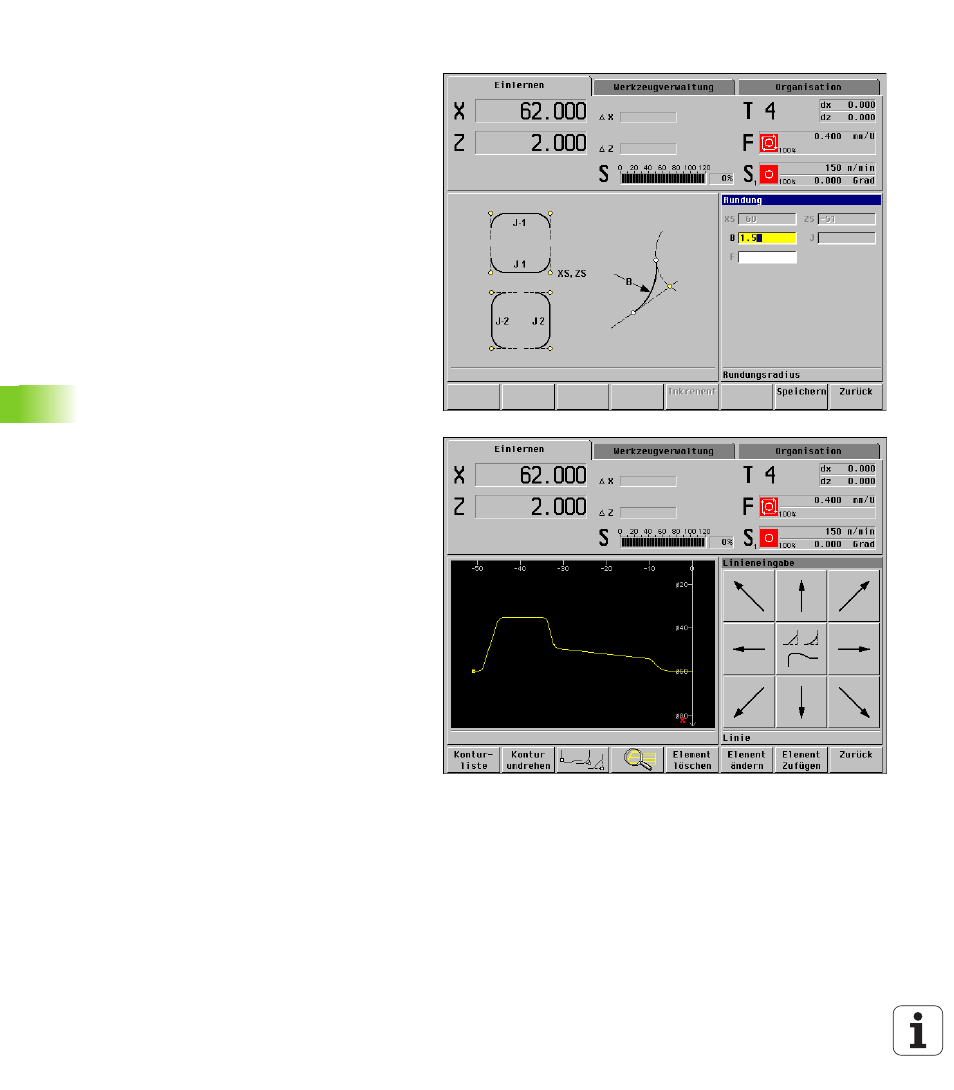

Die ICP-Kontur ist vollständig eingegeben (Bild rechts
unten). Zurück schließt die ICP-Programmierung und
Eingabe fertig den ICP-Zyklus ab.
