4.4 Abspanzyklen
Zerspanen Schlichten längs/plan – Erweitert
„Abspanzyklen längs/plan“ wählen
„Zerspanen längs“ wählen (Bilder rechts)
„Zerspanen plan“ wählen (Bilder Folgeseite)
Erweitert zuschalten
Schlichtgang zuschalten

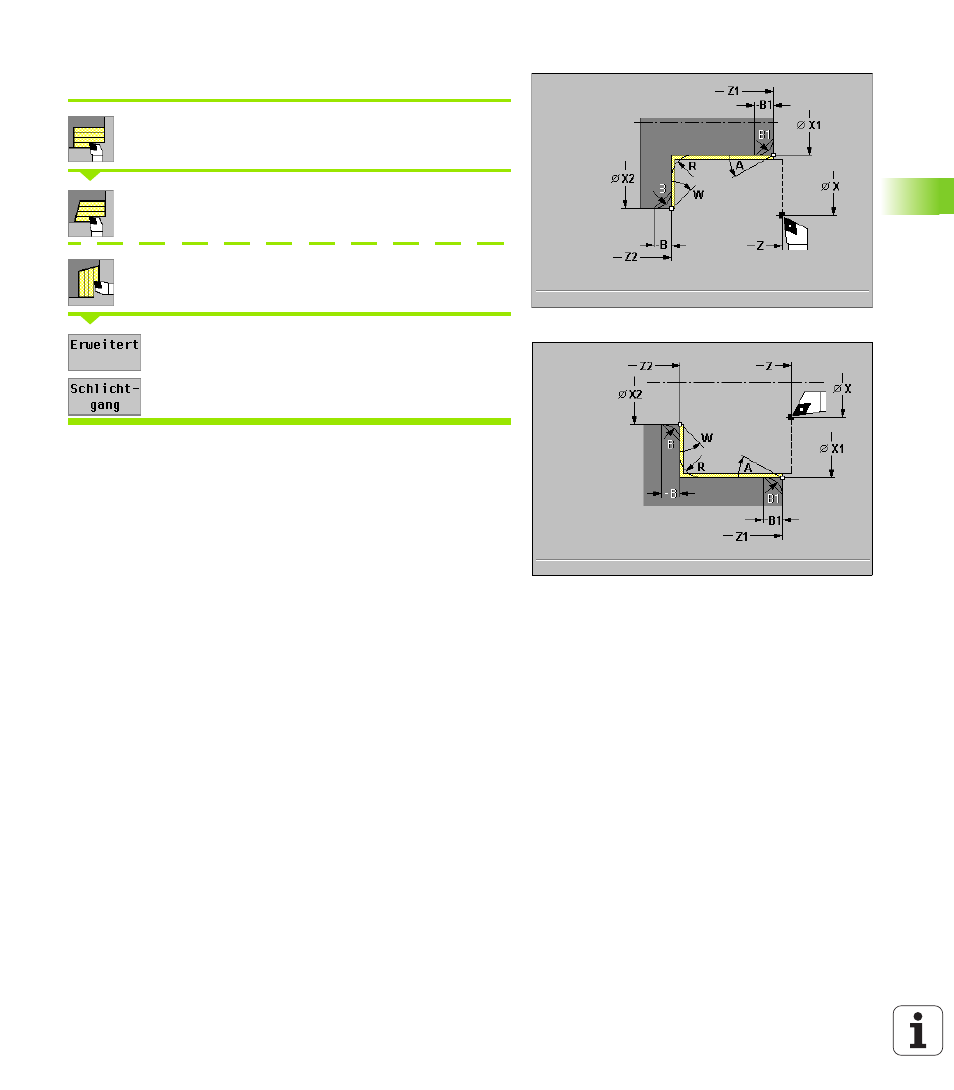

Der Zyklus schlichtet den Konturabschnitt von „X1, Z1“ bis „X2, Z2“.
Das Werkzeug bleibt am Ende des Zyklus stehen.
Zyklusparameter
8
X, Z Startpunkt
8
X1, Z1 Anfangspunkt Kontur
8
X2, Z2 Endpunkt Kontur
8
A Anfangswinkel:
Bereich: 0° <= A < 90°
8
W Endwinkel:
Bereich: 0° <= W < 90°
8
R Verrundung
8
B, B1 Fase/Rundung
(B Konturende; B1 Konturanfang)
B>0: Radius der Rundung
B<0: Breite der Fase
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
Mit folgenden wahlweisen Parametern definieren Sie:
A:
Schräge am Konturanfang
W:
Schräge am Konturende
R:
Verrundung
B:
Fase/Rundung am Konturende
B1:
Fase/Rundung am Konturanfang
