Figurdefinition Vollkreis Mantelfläche G314
G314 definiert einen Vollkreis auf der Mantelfläche. Die Figur program-
mieren Sie in Kombination mit G794.
Parameter
8
Z Mittelpunkt
8
CY Mittelpunkt
als Streckenmaß (Bezug: G120-Referenzdurchmes-
ser)
8
C Mittelpunkt
Winkel des Mittelpunktes – Winkelrichtung: siehe

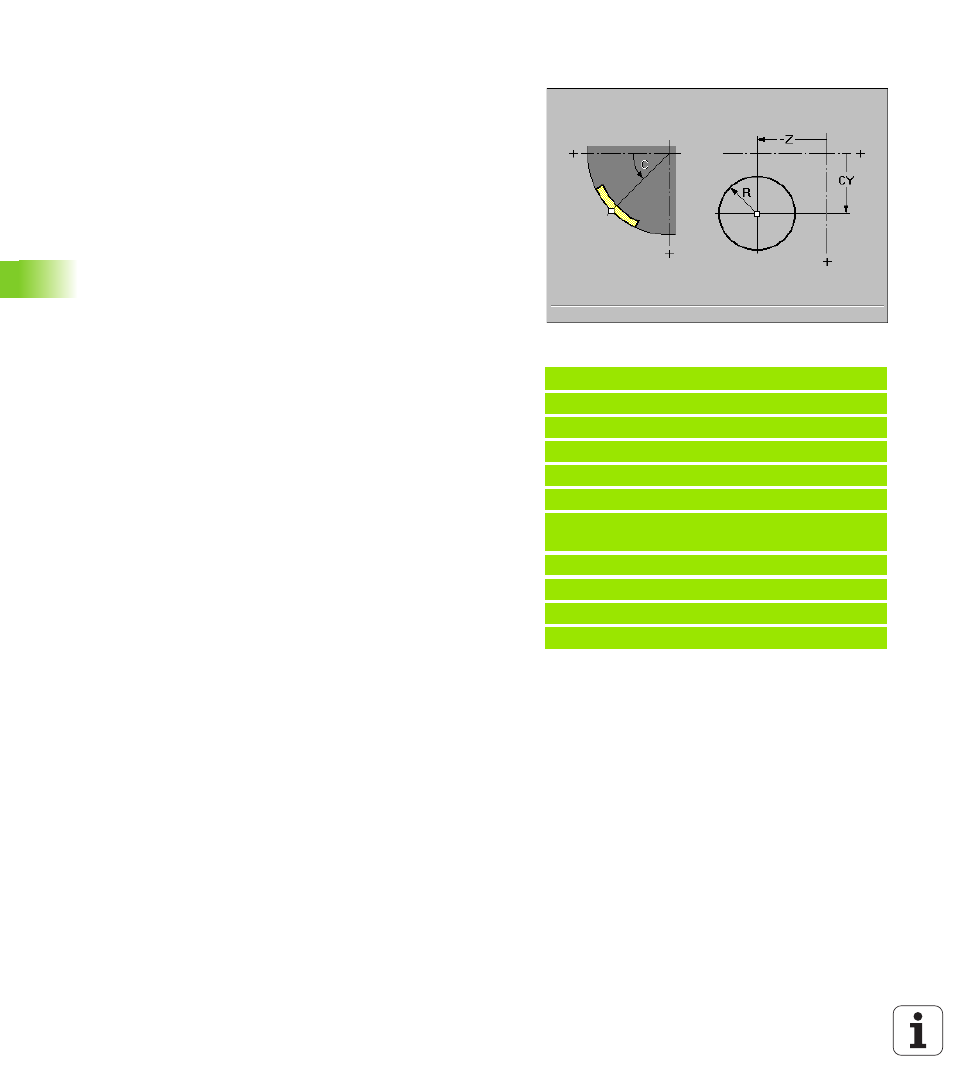

Hilfebild
8
R Radius
des Kreises
Beispiel: G314
%314.nc
[G314]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N6 G314 Z-35 C0 R20
N7 G80
N8 M15
ENDE
