Lineare Nut Mantelfläche G792
G792 fräst eine Nut von der aktuellen Werkzeugposition bis zum End-
punkt. Die Nutbreite entspricht dem Fräserdurchmesser. Es erfolgen
keine Aufmaßverrechnung.
Parameter
8 Z Endpunkt
8 C Endwinkel
8 K Länge der Nut – bezogen auf den Fräsermittelpunkt
8 A Winkel der Nut – Bezug: siehe Hilfebild

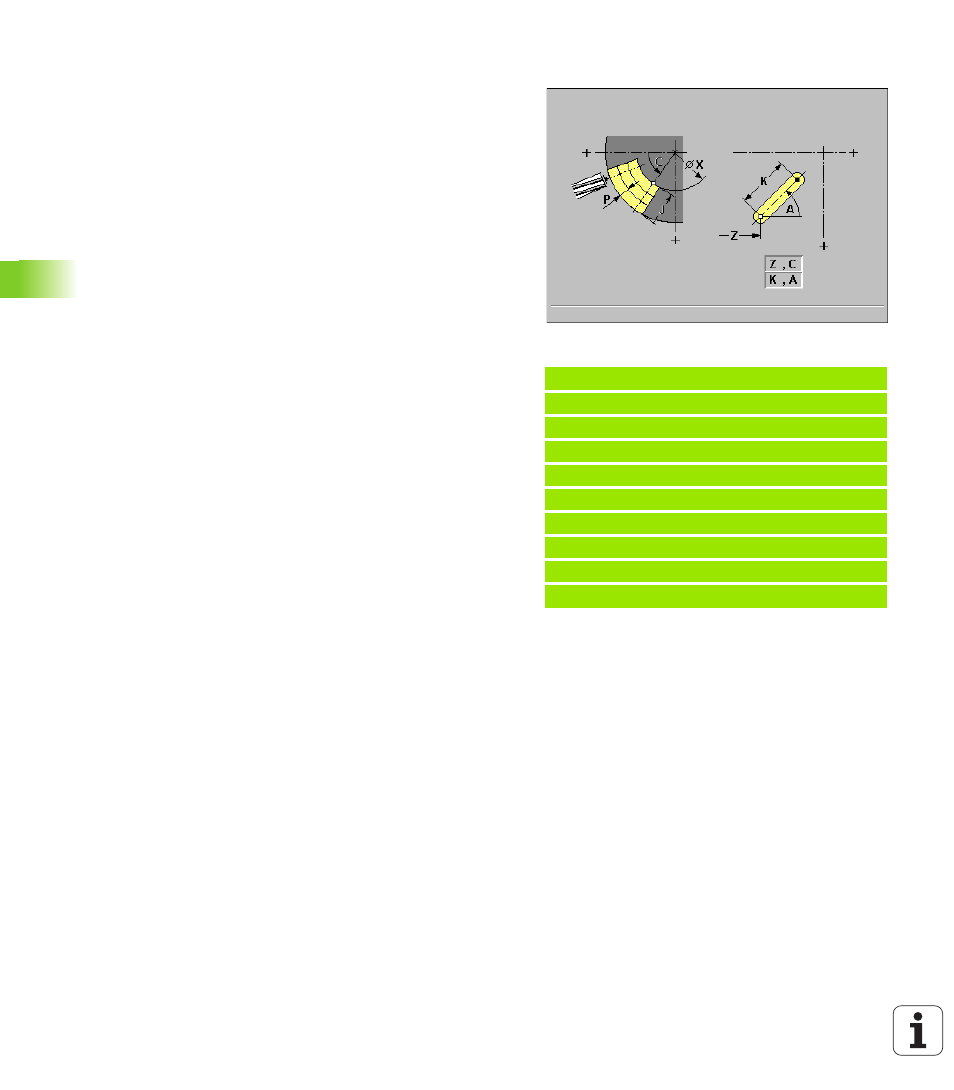

8 X Fräsgrund (Durchmessermaß)
8 J Frästiefe
„ J angegeben: der Zyklus stellt bis auf Sicherheitsabstand zu und
fräst dann die Nut
„ J nicht angegeben: der Zyklus fräst ab Werkzeugposition
8 P maximale Zustellung (default: gesamte Tiefe in einer Zustellung)
8 F Zustellvorschub für Tiefenzustellung (default: aktiver Vorschub)
Mögliche Parameterkombinationen bei der Definition des Endpunk-
tes:
„ Endpunkt Z, Endwinkel C
„ Nutlänge K, Winkel A
Hinweise:
„ Schwenken Sie die Spindel vor Aufruf des G792 in die gewünschte
Winkelposition.
„ Wenn Sie eine Spindelpositioniereinrichtung (keine C-Achse) ver-
wenden, wird eine radiale Nut, parallel zur Z-Achse erstellt.
Beispiel: G792
%792.nc
[G792]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G0 X102 Z-30
N6 G792 K25 A45 X97 J3 P2 F0.15
N7 M15
ENDE
