HEIDENHAIN CNC PILOT 4290 103
3.7 Belast
ungsüberw
ac
hung
Produktion unter Belastungsüberwachung
Maßgebend, ob die „Produktion unter Belastungsüberwachung“
erfolgt, ist die Einstellung im NC-Programm (G996).

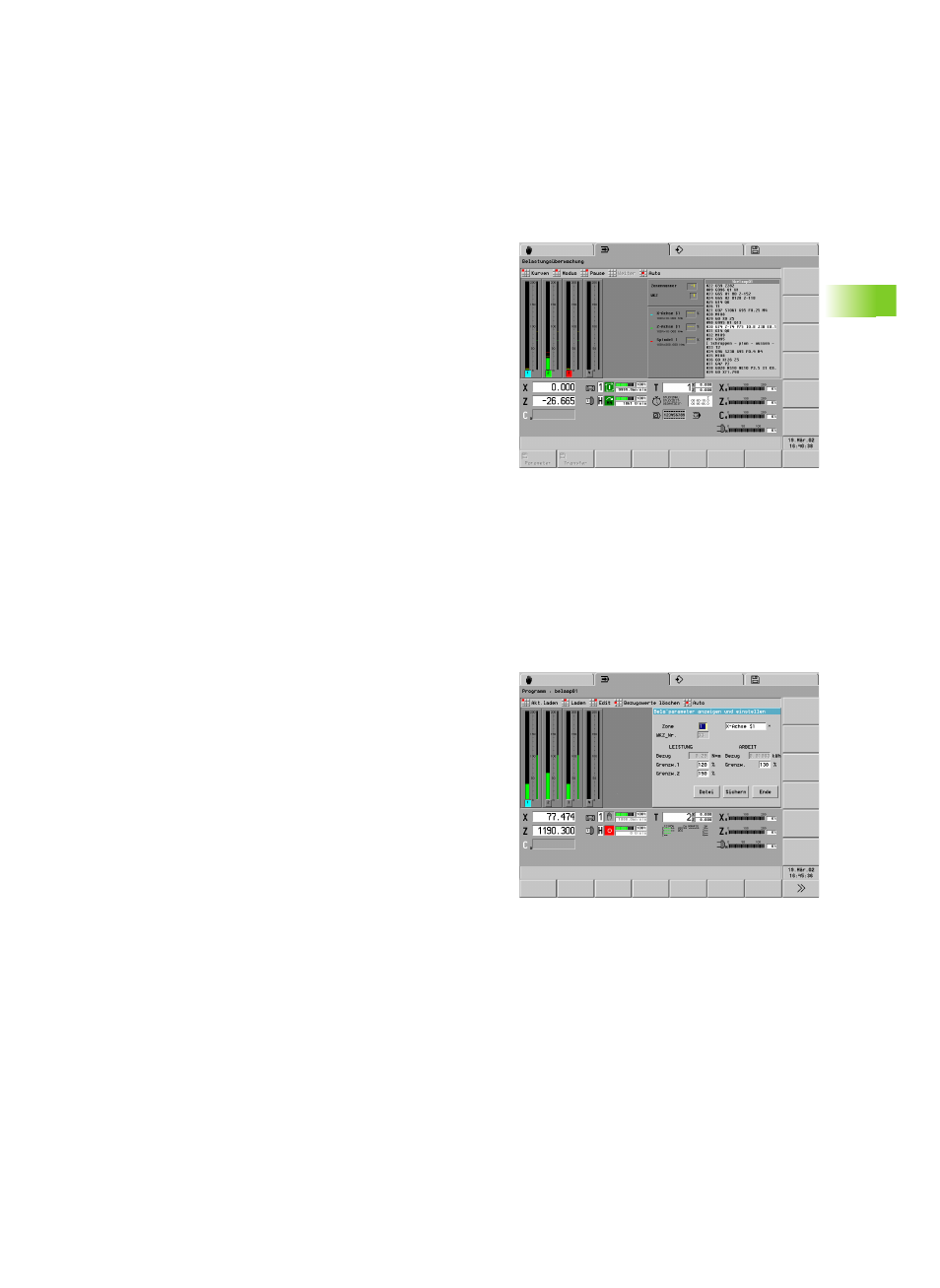

Drehmomente und Grenzwerte anzeigen:
U „Anz(eige) > Belastungsüberwachung > Anzeige“ wählen
Untermenü „Belastungsüberwachung > Anzeige“:
„ Menüpunkt „Kurven“
In „Kurve 1..4“ ordnen Sie den Eingabefeldern die Antriebe zu.
„ Liniengrafik: eine Kurve
„ Balkengrafik: bis zu vier Balken
„ Mit „Anzeigeraster“ beeinflussen Sie die Genauigkeit der
Darstellung. Ein „kleines Raster“ erhöht die Genauigkeit (Werte:
4, 9, 19, 39 Sekunden pro Bild).
„ Menügruppe „Modus“
„ Liniengrafik: Zeigt das Drehmoment über die Zeitachse und die
Grenzwerte an. Grenzwerte „grau“: nicht überwachter Bereich
(Ausblenden von Eilgangwegen).
„ Balkengrafik: Zeigt das aktuelle Drehmoment, die bisherige
„Arbeit“ und alle Grenzwerte der Überwachungszone an.
„ Pause: Stoppt die Anzeige
„ Weiter: Setzt die Anzeige fort
„ Auto: zurück zum Automatikmenü
Grenzwerte editieren
Mit dem „Editor der Überwachungs-Parameter“ analysieren Sie die
Referenzbearbeitung und optimieren die Grenzwerte.
Der CNC PILOT zeigt den Programmnamen der geladenen
Überwachungs-Parameter in der Kopfzeile an.
Anwahl:
U „Anz(eige) > Belastungsüberwachung > Edit“ wählen
Untermenü „Editor der Überwachungs-Parameter“:
„ Akt(uelle Datei) laden: Überwachungs-Parameter des angewählten
NC-Programms.
„ Laden: Überwachungs-Parameter, die Sie auswählen.
„ Edit: Sichten und editieren der Grenzwerte.
„ Bezugswerte löschen: Löscht die Überwachungs-Parameter des
angezeigten NC-Programms.
„ Auto: zurück zum Automatikmenü
