180
4.1
1
Mant
elfläc
henk
ont
ur
en
Kreisbogen Mantelflächenkontur G112-/G113-
Geo
G112/G113 definiert einen Kreisbogen in einer Mantelflächenkontur.

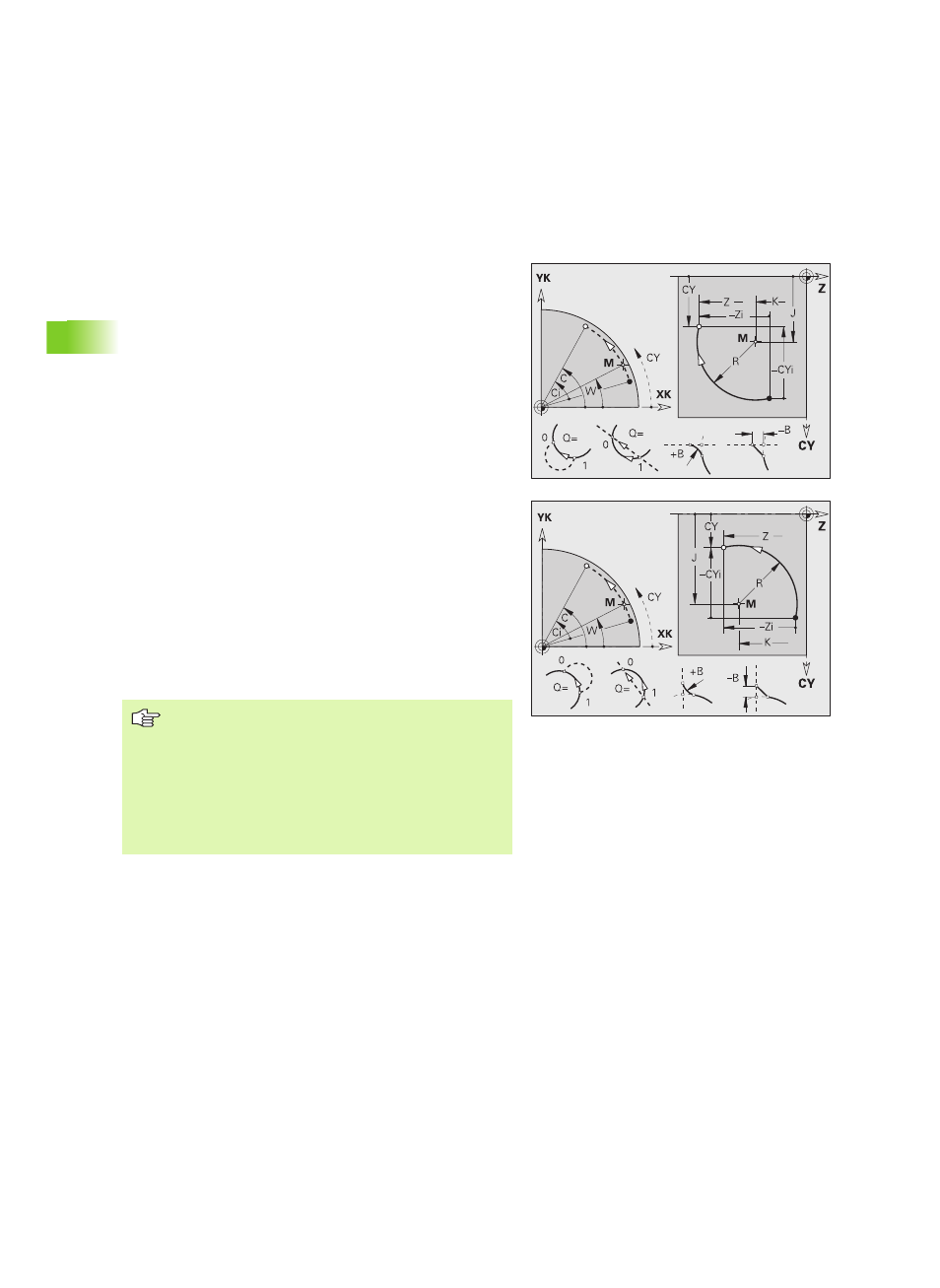

Drehrichtung: siehe Hilfebild
Parameter
Z Endpunkt
C Endpunkt (Endwinkel)
CY Endpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
R Radius
K Mittelpunkt in Z–Richtung
W Winkel des Mittelpunktes
J Winkel des Mittelpunktes als „Streckenmaß"
B Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
Programmierung
„ Z, CY: absolut, inkremental, selbsthaltend oder „?“
„ C: absolut, inkremental oder selbsthaltend
„ K, J: absolut oder inkremental
„ Entweder Z – C oder Z – CY bzw. K – W oder K – J
programmieren
„ Entweder „Mittelpunkt" oder „Radius" programmieren
„ Bei „Radius": nur Kreisbögen <= 180° möglich
