HEIDENHAIN CNC PILOT 4290 605
7.
6 Bearbeit
ungs-P
ar
amet
er

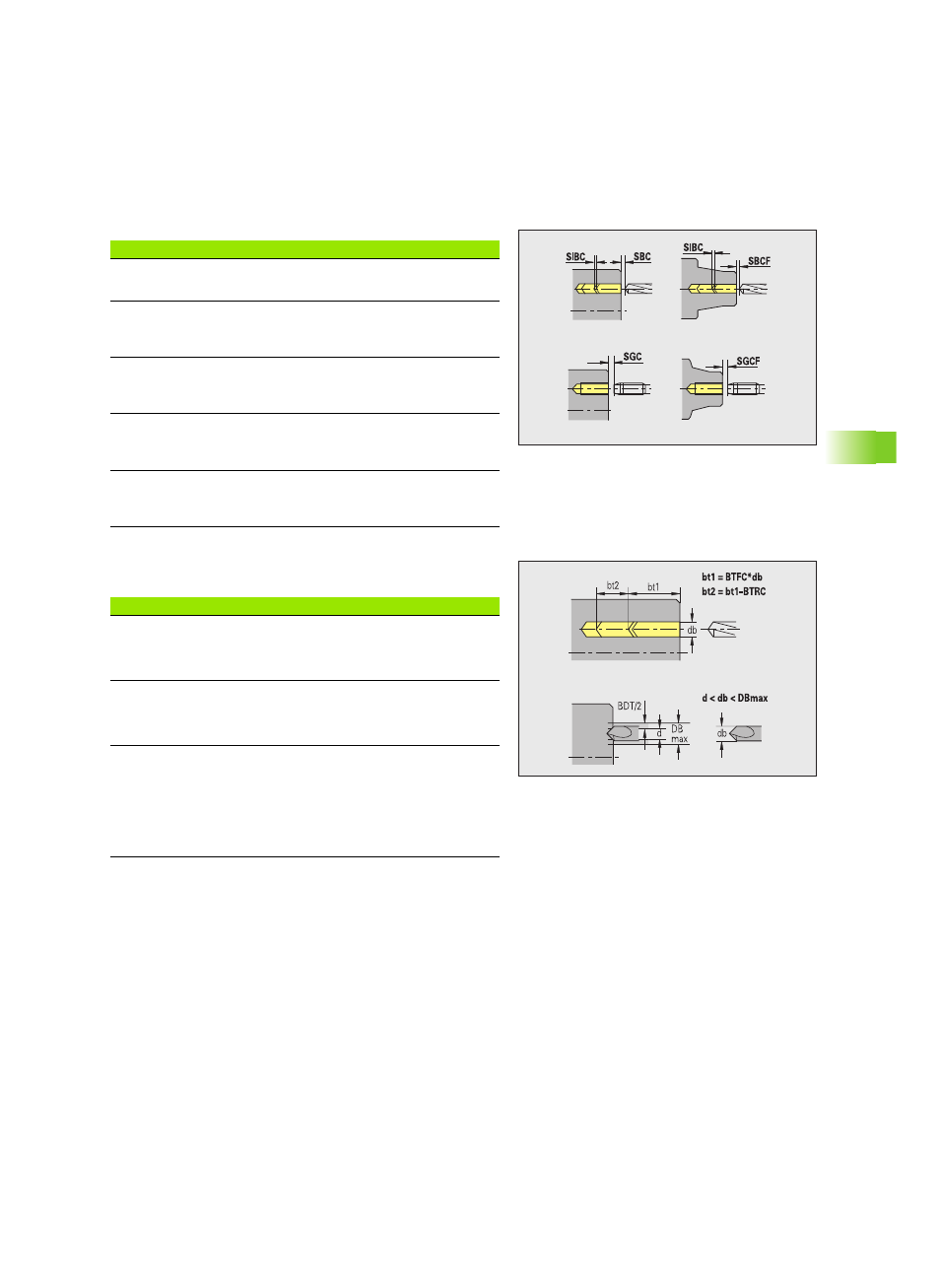

Bohren – Sicherheitsabstände
Bohren – Bearbeitung
Die Parameter gelten für das Bohren mit dem Tieflochbohrzyklus
(G74).
Sicherheitsabstände
Innerer Sicherheitsabstand [SIBC]
Rückzugsabstand beim Tieflochbohren („B“ bei G74).
Angetriebene Bohrwerkzeuge [SBC]
Sicherheitsabstand auf Stirn- und Mantelfläche für
angetriebene Werkzeuge.
Nicht angetriebene Bohrwerkzeuge [SBCF]
Sicherheitsabstand auf Stirn- und Mantelfläche für nicht
angetriebene Werkzeuge.
Angetriebene Gewindebohrer [SGC]
Sicherheitsabstand auf Stirn- und Mantelfläche für
angetriebene Werkzeuge.
Nicht angetriebene Gewindebohrer [SGCF]
Sicherheitsabstand auf Stirn- und Mantelfläche für nicht
angetriebene Werkzeuge.
Bearbeitung
Bohrtiefenfaktor [BTFC]
1. Bohrtiefe: bt1 = BTFC * db
(db: Bohrerdurchmesser)
Bohrtiefenreduzierung [BTRC]
2. Bohrtiefe: bt2 = bt1 – BTRC
Die weiteren Bohrstufen werden entsprechend reduziert.
Durchmessertoleranz Bohrer [BDT]
Zur Auswahl von Bohrwerkzeugen (Zentrierer, Anbohrer,
Kegelsenker, Stufenbohrer, Kegelreibahlen).
„ Bohrdurchmesser: DBmax = BDT + d (DBmax: maximaler
Bohrdurchmesser)
„ Werkzeugwahl: DBmax > DB > d
