4.20 K
ont
urbez
o
g
e
ne Dr
ehzyklen

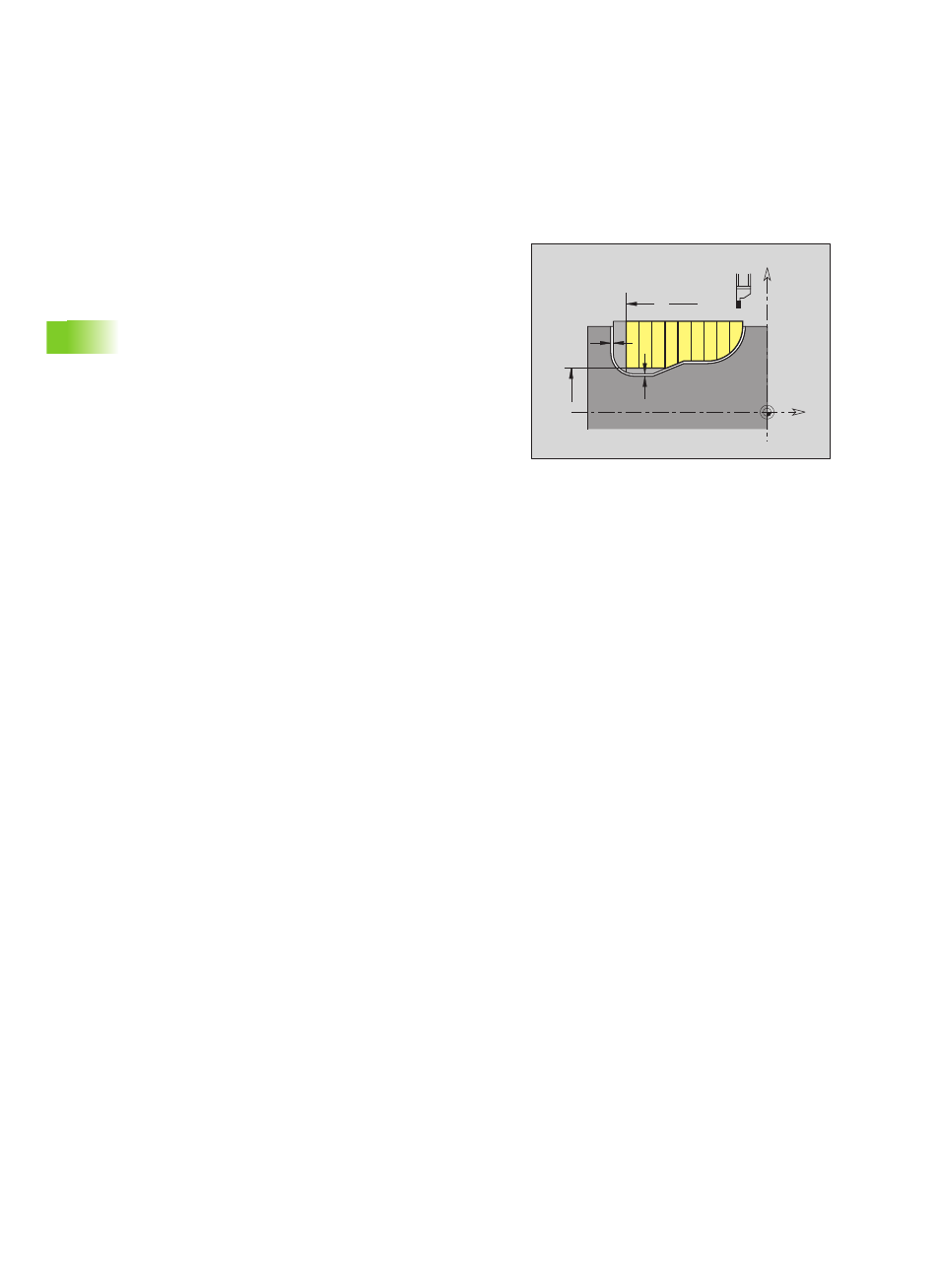

Einstechen G860
G860 zerspant den durch „NS, NE" beschriebenen Konturbereich
axial/radial von „NS nach NE“. Die zu bearbeitende Kontur darf
mehrere Täler enthalten. Gegebenenfalls wird die Zerspanungsfläche
in mehrere Bereiche unterteilt (Beispiel: bei Konturtälern).
Der CNC PILOT erkennt anhand der Werkzeugdefinition, ob eine
Außen- oder Innenbearbeitung bzw. ein radialer oder axialer Einstich
vorliegt.
Z
K
X
Z
I
Ø X Ø
Parameter
NS Anfang-Satznummer
„ Beginn des Konturabschnitts, oder
„ Referenz auf einen G22-/G23-Geo-Einstich
NE Ende-Satznummer (Ende des Konturabschnitts):
„ NE nicht programmiert: Das Konturelement NS wird in
Konturdefinitionsrichtung bearbeitet.
„ NS=NE programmiert: Das Konturelement NS wird
entgegen Konturdefinitionsrichtung bearbeitet.
„ NE entfällt, wenn die Kontur mit G22-/G23-Geo definiert ist
I Aufmaß in X-Richtung (Durchmessermaß) – (default: 0)
K Aufmaß in Z-Richtung (default: 0)
Q Ablauf (default: 0)
„ Q=0: Schruppen und Schlichten
„ Q=1: nur Schruppen
„ Q=2: nur Schlichten
X Schnittbegrenzung in X-Richtung (Durchmessermaß) –
(default: keine Schnittbegrenzung)
Z Schnittbegrenzung in Z-Richtung (default: keine
Schnittbegrenzung)
V Kennung Anfang/Ende (default: 0)
Eine Fase/Verrundung wird bearbeitet:
„ V=0: am Anfang und am Ende
„ V=1: am Anfang
„ V=2: am Ende
„ V=3: keine Bearbeitung
E Schlichtvorschub (default: aktiver Vorschub)
H Freifahrart bei Zyklusende (default: 0)
„ H=0: zurück zum Startpunkt
„ axialer Einstich: erst Z- dann X-Richtung
„ radialer Einstich: erst X- dann Z-Richtung
„ H=1: positioniert vor der fertigen Kontur
„ H=2: hebt ab auf Sicherheitsabstand und stoppt
