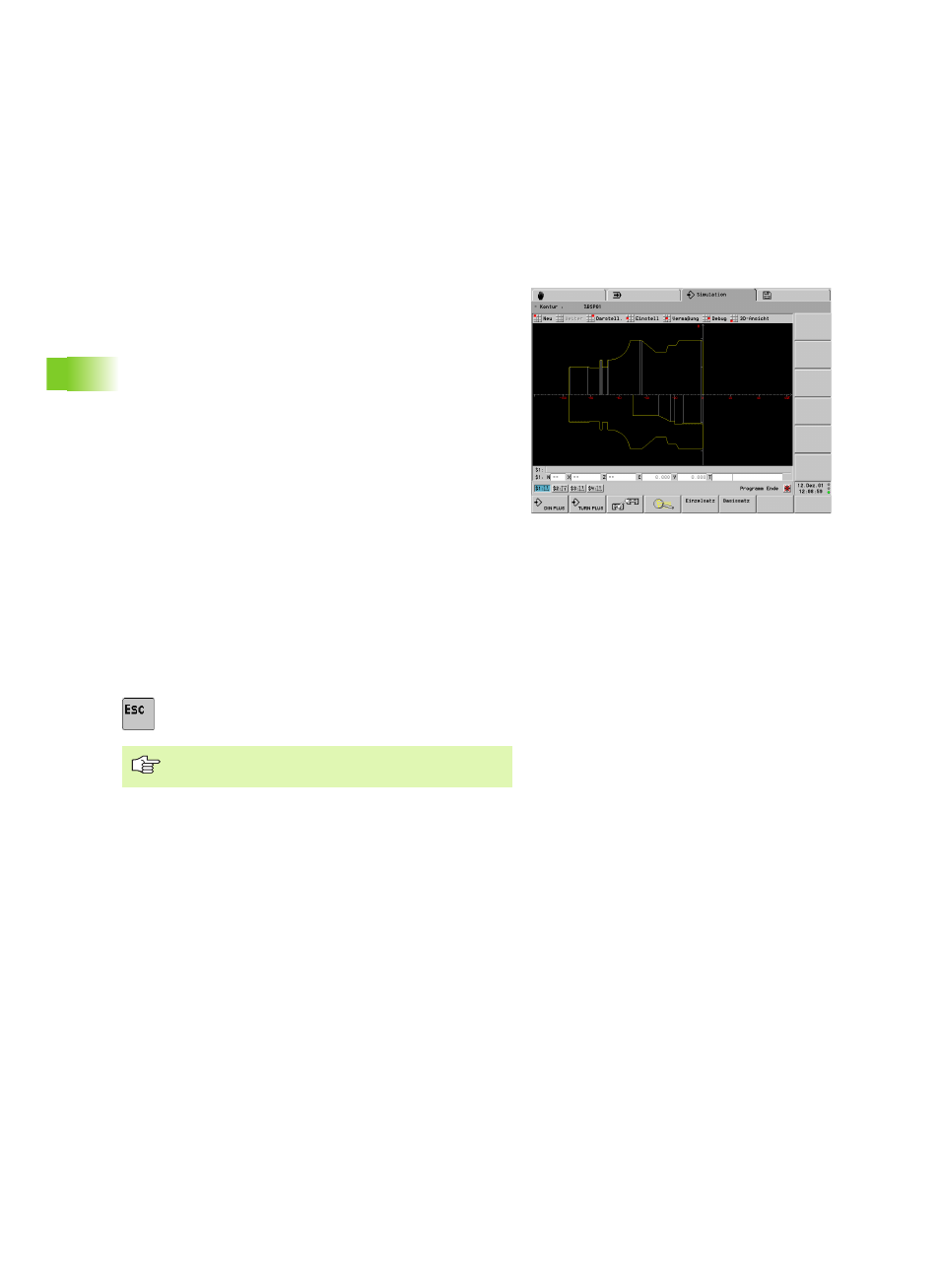

5.2 Kontur-Simulation
Funktionen der Kontur-Simulation
Voraussetzung für die Kontur-Simulation sind programmierte
Konturen (Roh-/Fertigteilbeschreibung, Hilfskonturen). Sind die
Konturbeschreibungen nicht vollständig, erfolgt die Darstellung
„soweit möglich“.
In der Kontur-Simulation können Sie
„ zwischen „Schnitt- oder Ansichtsdarstellung“ wählen.
„ die Kontur-Programmierung durch den Konturaufbau im Einzelsatz
prüfen.
„ die Parameter eines Konturelements prüfen (Element-Vermaßung).
„ jeden Konturpunkt relativ zu einem Bezugspunkt vermaßen (Punkt-
Vermaßung).
Kontur-Simulation steuern:
U „Neu“ wählen: Die Simulation zeichnet die Kontur neu
(Programmänderungen werden berücksichtigt).
U „Weiter“ wählen: Die Simulation stellt den nächsten NC-Quell-oder
Basissatz dar.
Kontur-Darstellung:
U „Darstell(ung)“ wählen: Der CNC PILOT öffnet die Dialogbox
„Kontur Darstellung“. Stellen Sie ein:
„ Schnitt(darstellung)
„ Ansicht(darstellung)
„ Schnitt & Ansicht(darstellung). Dabei wird oberhalb der Drehmitte
die „Ansicht“, unterhalb der Drehmitte der „Schnitt“ dargestellt.
U Zurück zum Hauptmenü: ESC-Taste drücken
Weitere Funktionen:
„ Menüpunkt „Debug“: Wenn Sie Variablen für die
Konturbeschreibung nutzen, kontrollieren Sie diese mit den Debug-
Funktionen: siehe “Simulation mit Startsatz” auf Seite 384
„ Menüpunkt „3D-Ansicht“: siehe “3D-Ansicht” auf Seite 383
Im Modus „Einzel- oder Basissatz“ wird die
Schnittdarstellung gezeigt.
