Seite 411: 6 f o rm element e

HEIDENHAIN CNC PILOT 4290
411
6.6 F
o
rm
element
e

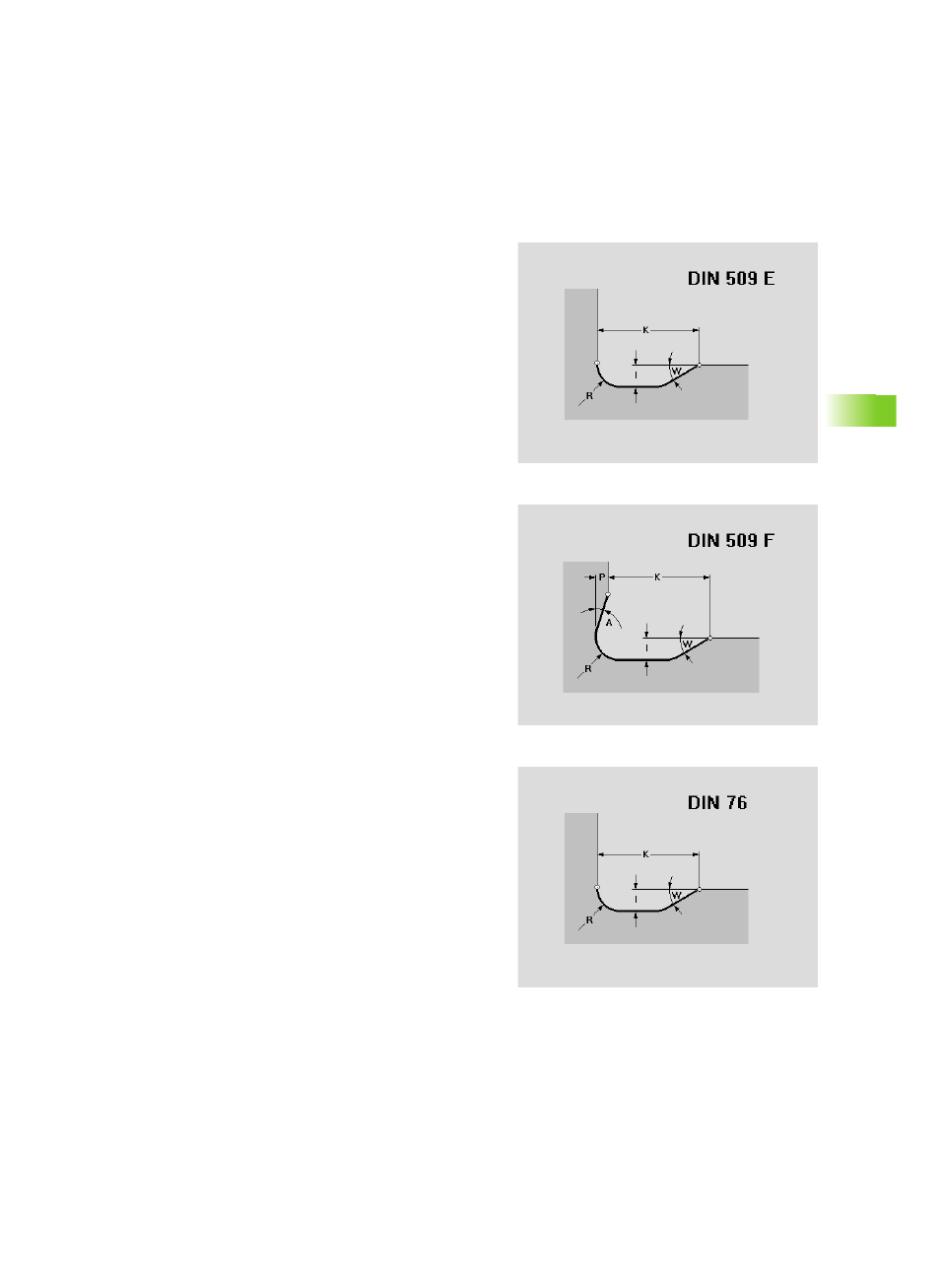

Freistich Form E
Das Formelement definiert einen Freistich Form E. TURN PLUS
schlägt die Parameter abhängig vom Durchmesser vor (siehe
“Freistich-Parameter DIN 509 E” auf Seite 690).
Freistich Form F
Das Formelement definiert einen Freistich Form F. TURN PLUS
schlägt die Parameter abhängig vom Durchmesser vor (siehe
“Freistich-Parameter DIN 509 F” auf Seite 690).
Freistich Form G
Das Formelement definiert einen Freistich Form G. TURN PLUS
schlägt die Parameter vor. Sie können die Werte überschreiben. Die
Vorschlagswerte basieren auf dem metrischen ISO Gewinde (DIN 13),
das anhand des Durchmessers ermittelt wird.
Parameter: siehe “Freistich-Parameter DIN 76” auf Seite 688
Gewindesteigung ermitteln: siehe “Gewindesteigung” auf
Seite 692
Parameter
K
Freistichlänge
I
Freistichtiefe (Radiusmaß)
R
Freistichradius in beiden Ecken des Freistichs
W
Einfahrwinkel (Freistichwinkel)
Parameter
K
Freistichlänge
I
Freistichtiefe (Radiusmaß)
R
Freistichradius in beiden Ecken des Freistichs
W
Einfahrwinkel (Freistichwinkel)
A
Ausfahrwinkel (Planwinkel)
Parameter
F
Gewindesteigung
K
Freistichlänge (Freistichbreite)
I
Freistichtiefe (Radiusmaß)
R
Freistichradius in beiden Ecken des Freistichs (default:
R=0,6*I)
W
Einfahrwinkel (Freistichwinkel)
